Вентиляция в санузле: узел вытяжки, мощность и высота потолка

Вентиляция санузла — это механическая вытяжка, которая выводит влажный воздух из помещения в общедомовую шахту. Вариантов исполнения два: вентилятор в самом отверстии шахты (корпус 100 или 125 мм, высота потолка не меняется) и система плоских воздуховодов под потолком, когда точку вытяжки нужно перенести — например, под душевую зону; в этом случае потолок в этой части опускается на 15–18 см. Мощность считают не по площади, а по кратности воздухообмена: для санузла берут 6–10 обменов в час. При этом любая мощность бесполезна без притока: герметичная дверь без зазора внизу останавливает работу вытяжки полностью.

Два способа организовать вытяжку в санузле

Первый и самый простой вариант для серийных домов — вентилятор монтируется прямо в существующее отверстие шахты. Иногда отверстие приходится рассверливать или расширять под габарит корпуса. Высота потолка при этом не меняется, воздуховода нет вовсе, а значит, нет ни дополнительного сопротивления, ни лишнего источника шума.

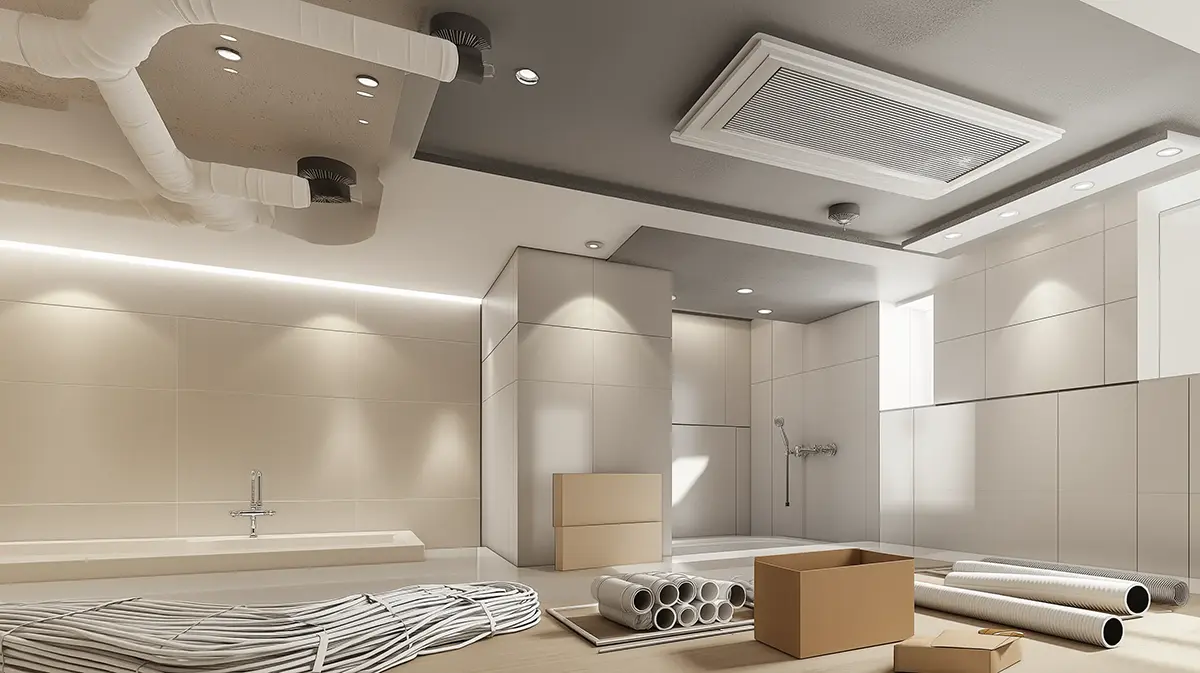

Второй вариант — врезка плоских воздуховодов. Он нужен, когда точку вытяжки требуется увести от шахты: под душевой поддон, над ванной или на противоположную стену. Прямоугольный воздуховод прокладывается под потолком до шахты и закрывается коробом.

Здесь нужно назвать то, о чём при обсуждении обычно молчат. Потолок в этой зоне опускается на 15–18 см. Это не дизайнерское решение, а физическая высота воздуховода вместе с креплениями и стыками. Заказчик должен знать об этом до начала работ, а не после сборки каркаса, — поэтому место вытяжки фиксируется ещё на стадии планирования капитального ремонта санузла.

• Прямой выход в шахту — высота потолка сохраняется, сопротивление минимально, вентилятор доступен для обслуживания со стороны помещения.
• Плоские воздуховоды — точку вытяжки можно поставить прямо над самым влажным местом, но потолок теряет 15–18 см.
• Обратный клапан в задней части корпуса нужен в обоих случаях: в выключенном состоянии мембрана закрывается и не пускает в квартиру запахи из общей шахты.

Как считают мощность вентилятора для санузла

Мощность считают от объёма помещения и кратности воздухообмена, а не от квадратных метров. Для санузла принимают 6–10 обменов в час. Пример: помещение 4 м² при потолке 2,5 м даёт 10 м³ объёма; восемь обменов в час требуют примерно 80 м³/ч. Это принцип расчёта, а не универсальная цифра, которую можно переписать из соседнего проекта.

Отдельно о нормативе, потому что здесь в статьях повторяется одна и та же ошибка. Числовая таблица, на которую все ссылаются (ванная 25 м³/ч, туалет 25 м³/ч, совмещённый санузел 50 м³/ч), находилась в приложении к LBN 211-15. Этот строительный норматив утратил силу 1 ноября 2021 года, когда вступил в силу LBN 200-21. Действующий норматив по отоплению и вентиляции — LBN 231-15, но и из него приложение с объёмами воздухообмена исключено: проектирование ведётся по расчёту и стандартам LVS EN.

Практический вывод простой: старые цифры годятся как нижний ориентир, но ссылаться на них как на действующее требование больше нельзя. И ещё одно, о чём паспорт вентилятора умалчивает: производительность в нём измерена на свободном выбросе, без воздуховода и решётки. В реальном узле она всегда ниже, поэтому мощность берут с запасом.

Почему вентилятор не тянет, хотя крутится

Крутится, шумит, потребляет электричество — а зеркало после душа всё так же запотевшее через час. Причина почти всегда лежит вне самого вентилятора.

Нет притока. Сколько воздуха выводится, столько же должно войти. Если у двери есть порог и уплотнитель по периметру, вентилятору просто нечем дышать. Решение — зазор под полотном не меньше 1,5 см либо переточная решётка в самом полотне.

Гофра. Каждая волна гибкой трубы создаёт сопротивление и резонирует. Жёсткие гладкие трубы эту проблему снимают; гибкие мы не используем вообще.

Забитая шахта. Тягу проверяют до монтажа. Если шахта не тянет сама, вентилятор этого не исправит — вопрос адресуется управляющему дому, и это один звонок, а не раздел сметы. Пропуск этой проверки регулярно попадает в перечень типичных ошибок ремонта.

Таймер, датчик влажности и уровень шума

Способ подключения выбирают по тому, как эксплуатируется помещение, и фиксируют до штробления — потом кабель в стене уже заложен.

• Отдельный выключатель. Полный контроль и самый дешёвый монтаж. Минус один: работает только тогда, когда о нём вспомнили.
• Выключатель с таймером задержки. Вентилятор включается вместе со светом и работает ещё 5–30 минут после его выключения — в зависимости от настройки. В часто используемых санузлах этот вариант закрывает задачу лучше остальных.
• Датчик влажности. Прибор включается сам, когда относительная влажность превышает установленный порог, и отключается, когда она падает. Подходит для санузлов без окна.

Шум — второй параметр, который выбирают осознанно, а не по форме крышки. Обычные модели (например, Vents 100 Standard, Electrolux EAF-100) звучат в диапазоне 30–35 дБ. Тихие серии — SILENT-100 CHZ, Soler & Palau Silent Design — 20–25 дБ, и в них, как правило, уже встроен таймер или датчик. Разница слышна, особенно ночью.

Тип вентилятора, его точное место и схема включения — часть проекта электрики. Если проекта нет, решение принимает монтажник на месте, и это ровно тот случай, когда через год таймер объясняют словами «так уж вышло». Эти данные готовятся в техническом проекте и встают в последовательность этапов ремонта до электромонтажа.

Во сколько обходится отложенная вентиляция

Плесень растёт не на вентиляторе. Она растёт на отделке. Если влага после душа остаётся в помещении, последствия проявляются после первого отопительного сезона: чёрные швы плитки, разбухшая дверная коробка, отслоившаяся краска на потолке.

Восстановление потолка после плесени — не одна операция, а цикл. Очистка от старого лакокрасочного покрытия — от 15 €/м². Грунтование — от 2 €/м². Шпаклевание и подготовка под покраску по стандарту Knauf Q3 — от 18 €/м². Окрашивание в два слоя — от 8 €/м². Итого от 43 €/м² только за потолок, не считая швов плитки, двери и самой вентиляции, которую всё равно придётся делать.

Узел вытяжки, собранный сразу и правильно, обходится дешевле этого цикла. Стоимость работ — в разделе цены.

Как SD Būve un Projektēšana собирает узел вытяжки

• Мощность подбираем по объёму помещения и кратности обмена, с запасом на сопротивление воздуховода.
• Воздуховоды крепим на виброгасящих подвесах, стыки герметизируем — шум рождается в креплении, а не в вентиляторе.
• Способ подключения, точку установки и высоту зазора под дверью фиксируем в проекте до штробления электрики.
• Узел вытяжки вносим в акт скрытых работ: после закрытия потолка проверить его без демонтажа конструкции уже нельзя.

Работаем по одному принципу независимо от объёма: 0 % аванса за монтажные работы, фиксированная смета в договоре, ежедневная связь и отчётность по сделанному, юридическая гарантия — 5 лет на капитальный ремонт и 2 года на косметический. В ремонте с 2000 года, по нормам LBN.

Если душ есть, а тяги нет, начните с проверки объёма помещения и состояния шахты. Дальше мы готовим предварительную смету, согласуем бюджет, и только после этого инженер выезжает на объект.
