Вытяжка на кухне: шахта, рециркуляция, решётка

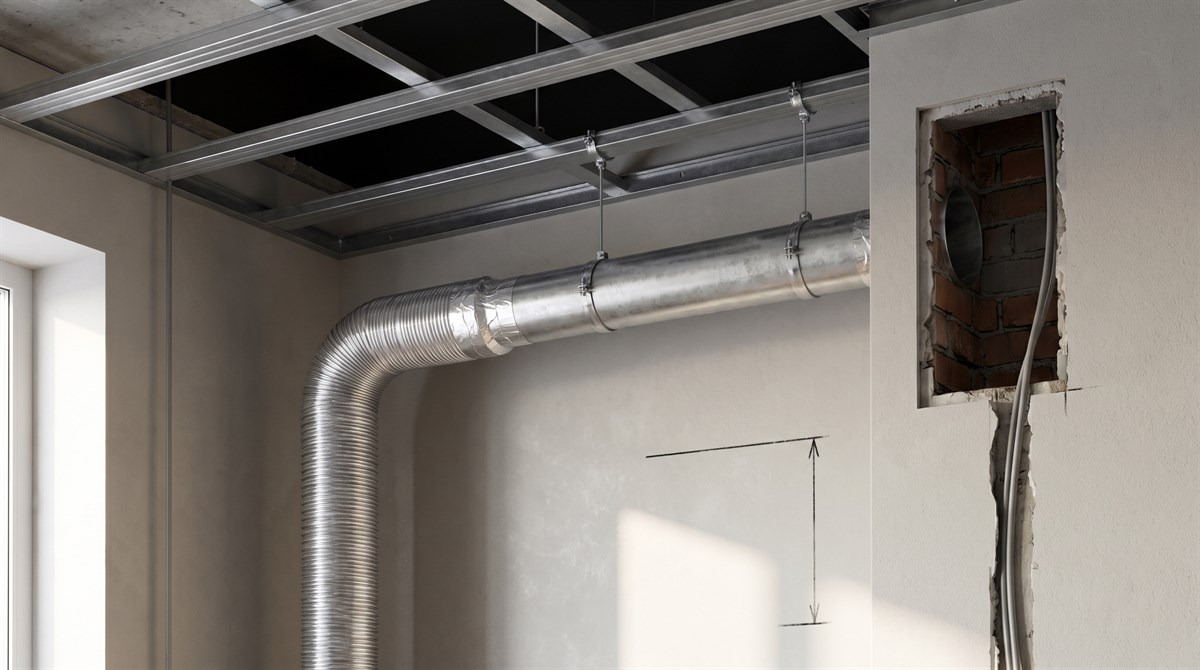

Узел кухонной вентиляции состоит из трёх частей: воздуховод от вытяжки до вентиляционной шахты, решётка на отверстии шахты и электрическая точка под вытяжку. Какая схема доступна, решает не модель вытяжки, а тип плиты и число каналов в шахте. При газовой плите и единственном канале естественной вентиляции подключать к нему вытяжку запрещено — канал должен остаться свободным, чтобы утёкший газ уходил самотёком. При электрической или индукционной плите отвод в шахту обычно возможен, и это рекомендуемое решение. Воздуховод прокладывают на этапе черновых работ: стандартный выход вытяжки Ø150 мм — это 176 см² сечения, сужение до Ø100 мм отнимает 56 % площади. Минимальная высота установки над варочной поверхностью — 65 см для электрической плиты и 75 см для газовой.

Что задаёт схему вентиляции на кухне

Схему определяют три величины, и ни одна не является выбором заказчика. Тип плиты: газовая сразу отсекает часть решений. Число каналов в шахте: один и два дают совершенно разный результат. Расстояние от плиты до шахты: из него следуют длина воздуховода, количество колен и то, где его вообще можно спрятать.

В типовых сериях кухня и санузел часто выведены на один вентблок, и число свободных каналов выясняется со снятой решёткой, а не по плану дома. Капитальные решения в старом фонде требуют предварительного инженерного аудита, и такие задачи мы берём только в рамках комплексного ремонта. Место вытяжки и розетки фиксируется на этапе технического дизайна вместе с размерами кухонного гарнитура, а не в день монтажа.

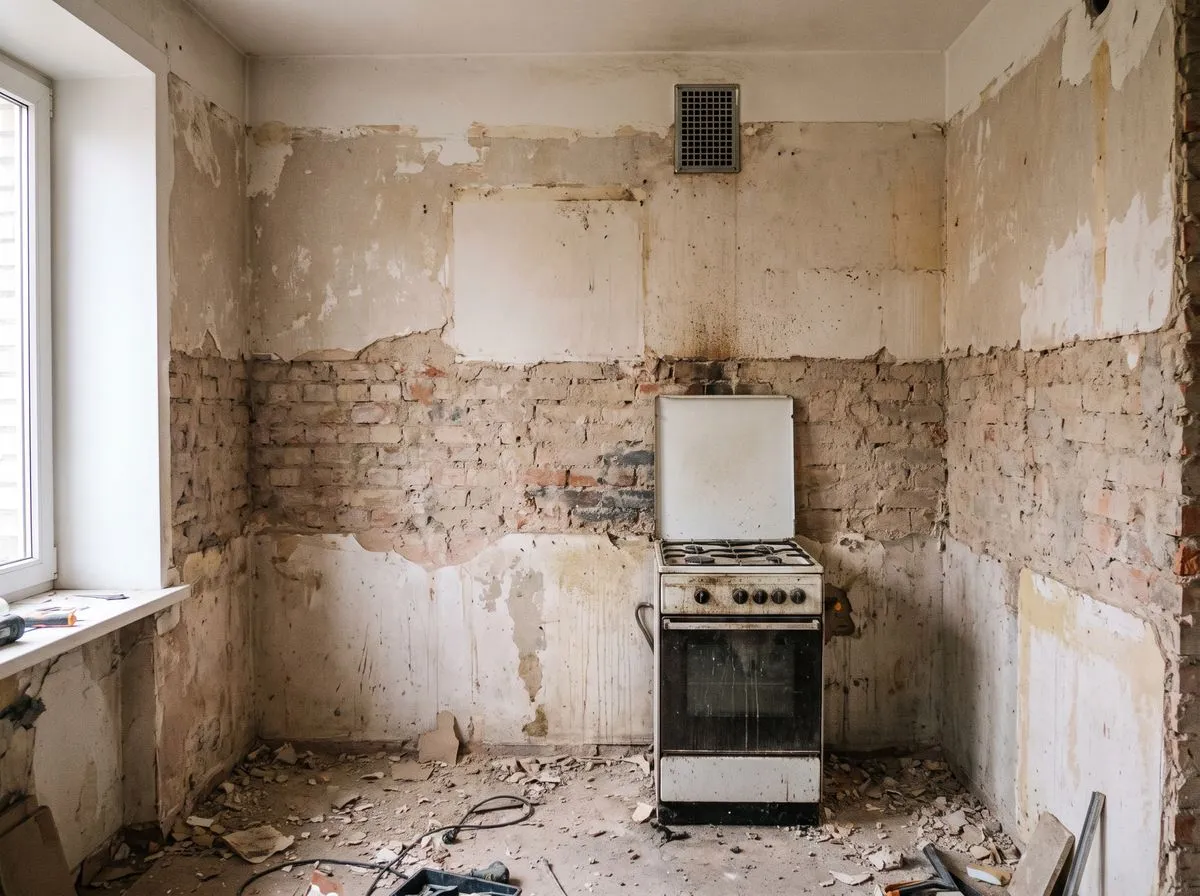

Газовая плита и единственный вентканал: что запрещено

Пункт 89.10 правил Кабинета министров № 238 «Ugunsdrošības noteikumi» запрещает в многоквартирном объекте присоединять устройство механической вентиляции к каналу естественной вентиляции, если в помещении стоит газовый прибор для приготовления пищи и другого решения по вентиляции нет. Ограничение действует с 2019 года, штраф — минимально 30 €.

Смысл запрета не бюрократический. Канал на газовой кухне выполняет функцию безопасности: при утечке газ должен уйти самотёком, без электричества и без включённой вытяжки. Вытяжка, перекрывшая единственный канал, эту самотягу останавливает — в выключенном состоянии её мотор и фильтр работают как пробка.

На практике это значит одно: с газовой плитой и одним каналом выводить вытяжку в шахту нельзя независимо от мощности модели.

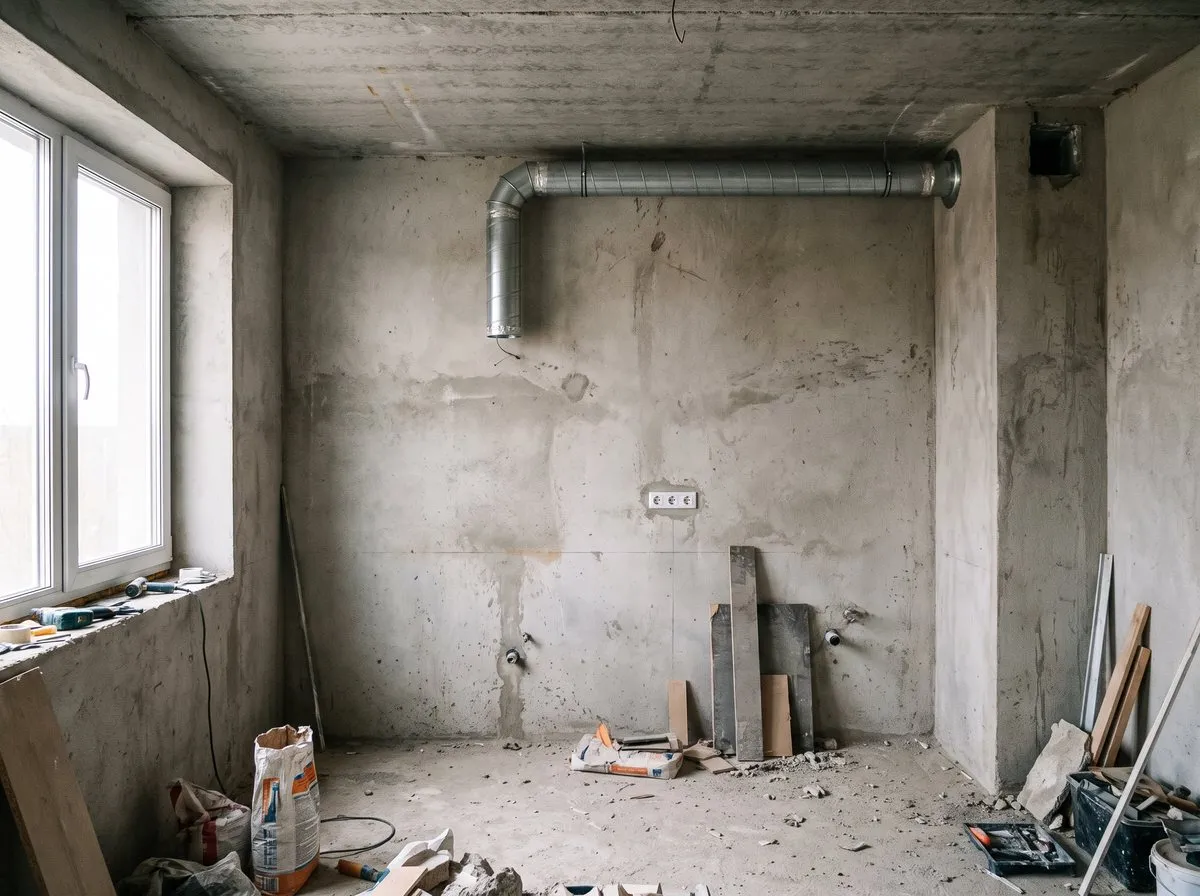

Отвод в шахту: рекомендуемое решение

Рекомендуемое решение — электрическая или индукционная плита и отвод вытяжки в вентиляционную шахту. Это единственный вариант, при котором жир, пар и тепло физически покидают квартиру, а не фильтруются и возвращаются в помещение. Если на кухне газовая плита и планируется капитальный ремонт, замена плиты на электрическую — тот шаг, который открывает это решение.

Порядок работ определён: воздуховод прокладывается до закрытия потолков и коробов, кабель — вместе с остальной электрикой кухни, розетка ставится под верхним шкафом. Если воздуховод пересекает стену, штробление идёт в черновом цикле; позже это вскрытие готовой отделки.

Вторая часть, которую решают до монтажа, — само отверстие шахты: труба подключается к части отверстия, остальное остаётся свободным для постоянного воздухообмена. Шахта — общедомовая конструкция, поэтому решение согласовывается с управляющим. Без его согласия узел не собирается.

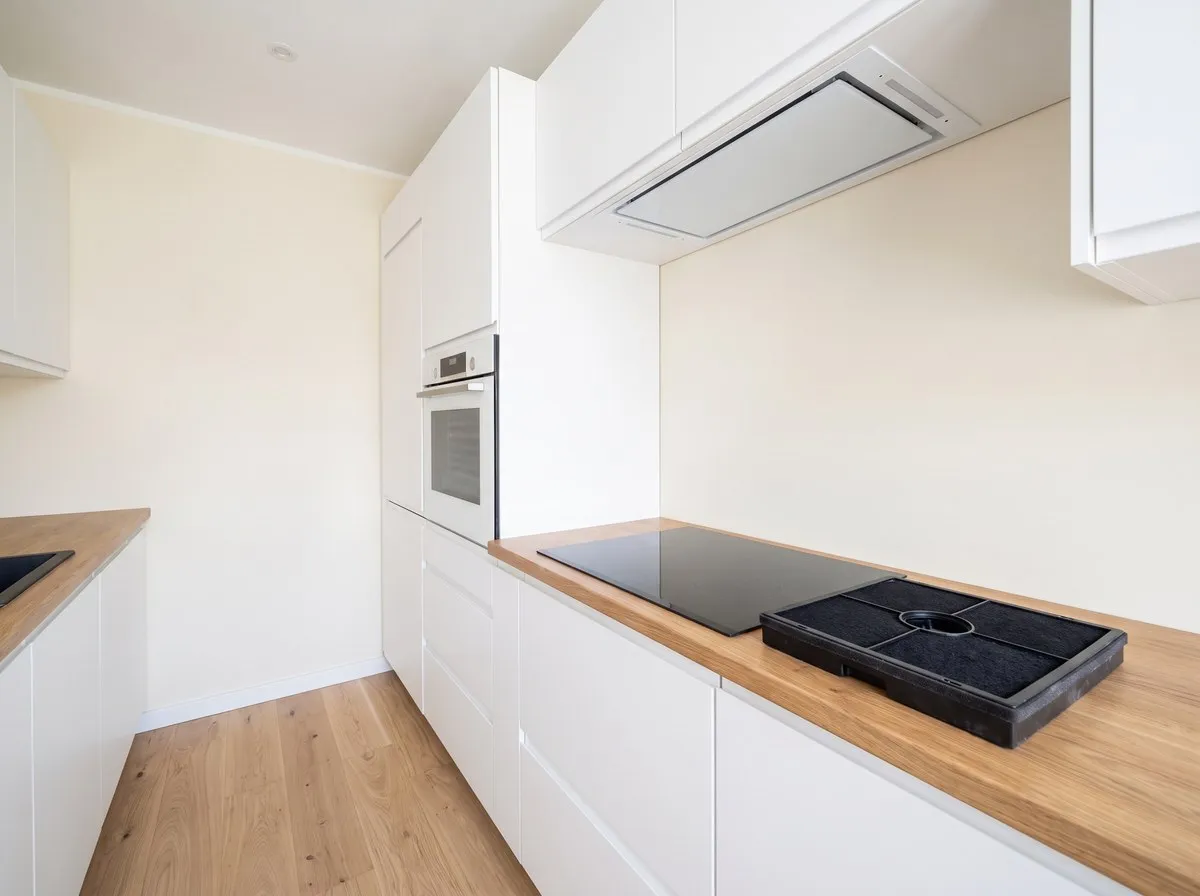

Рециркуляция: когда отвод в шахту невозможен

Вытяжка в режиме рециркуляции воздух наружу не выводит: она прогоняет его через жировой и угольный фильтр и отдаёт обратно в помещение. Вариант выбирают, когда отвод в шахту запрещён или подключаться просто некуда.

Где это действительно оправдано: на кухне с газовой плитой, которую не меняют; на островных плитах, где воздуховод до шахты вышел бы на 6–8 метров с тремя коленами; в домах, где управляющий подключение к шахте не разрешает вовсе.

Чем за это платят. Угольный фильтр меняется каждые 3–6 месяцев, и об окончании срока никто не напоминает — отработавший просто перестаёт держать запах. Влага и тепло остаются в помещении: запах рециркуляция снимает, водяной пар — нет, и при слабой естественной тяге это конденсат на окнах, а со временем плесень в холодных углах.

Вывод: рециркуляцию берём там, где отвод запрещён или физически невозможен. При электрической плите и свободном отверстии в шахте отвод выигрывает по всем показателям, кроме цены монтажа.

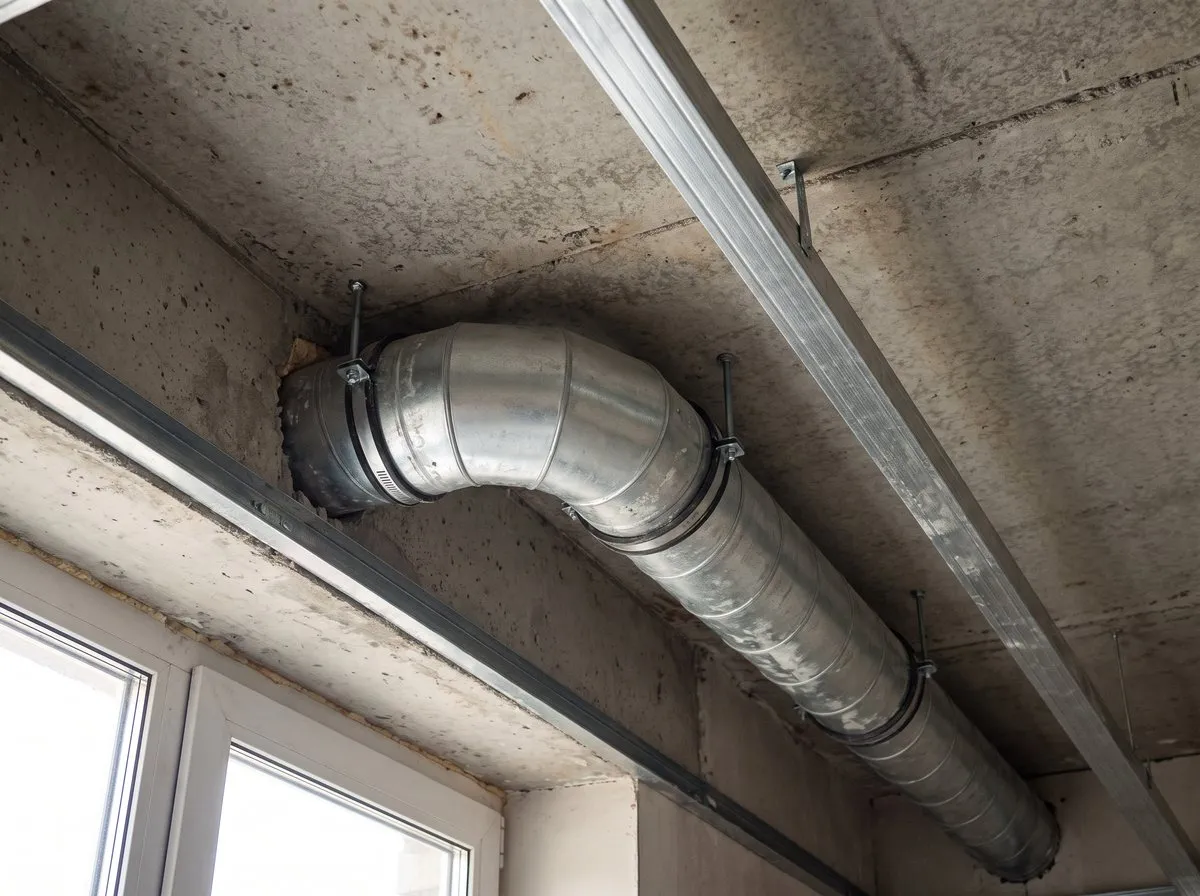

Воздуховод: сечение, длина и скрытый участок

Типовой выход вытяжки — Ø150 мм. Расчёт простой: Ø150 даёт 176 см² сечения, Ø125 — 123 см², Ø100 — 78 см². Переход со 150 на 100 отнимает 56 % площади, и именно поэтому мощная вытяжка на тонком воздуховоде даёт шум, а не тягу. Плоский канал 60 × 204 мм по площади соответствует Ø125 и приемлем, узкие 55 × 110 мм — нет.

Трасса планируется короткой и с минимальным числом колен: каждое колено 90° — дополнительное сопротивление, два резких колена стоят дороже метра лишней длины. Вдоль стены воздуховод прячут в короб из гипсокартона, поперёк кухни — в подшивной потолок.

После закрытия воздуховод не виден, и цена ошибки считается по отделке, а не по трубе: демонтаж гипсокартона от 20 € за м², устройство потолка в один слой от 20 € за м², шпаклевание от 18 € за м² и покраска в два слоя от 8 € за м² дают 66 € за м² только по работам. На участке в три квадратных метра это от 200 € плюс сама переделка воздуховода. Поэтому трасса до закрытия фиксируется фото и актом скрытых работ.

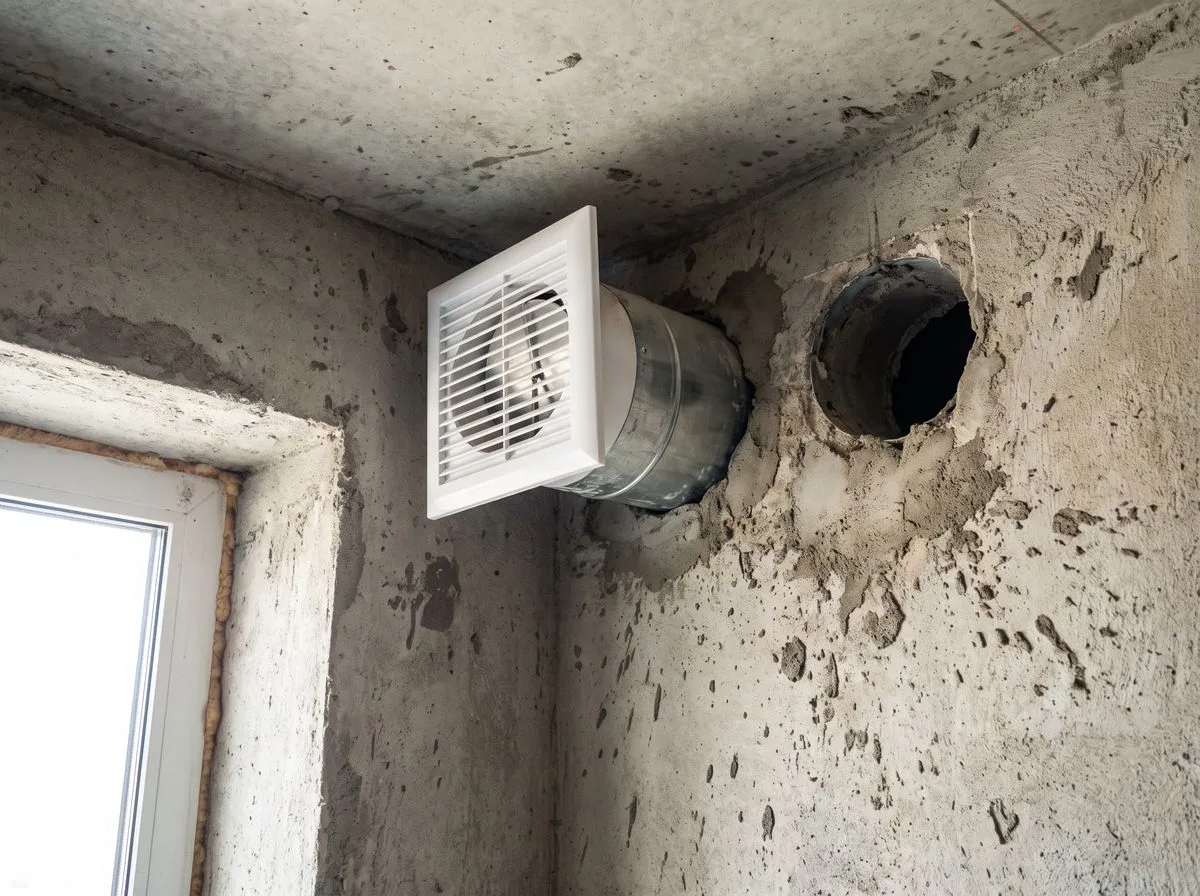

Решётка на шахте: проход воздуха и обратный клапан

Решётка — не декор. Она решает две задачи: держит отверстие свободным для постоянного воздухообмена и закрывает проём шахты в стене.

Комбинированная решётка с патрубком под трубу вытяжки — то решение, которое позволяет подключить вытяжку и одновременно сохранить свободную часть канала. Выбор модели здесь технический: важна площадь свободной части, а не рисунок на панели.

Обратный клапан нужен там, где в шахте бывает обратная тяга — запахи соседей на кухне. Клапан открывается потоком от вытяжки и закрывается, когда она выключена. Результат проверяется на месте: лист бумаги у свободной части решётки при выключенной вытяжке держится сам. Тот же вопрос о свободном канале решается и в вентиляции санузла, где шахта нередко та же самая.

Как принять узел вентиляции на кухне: шесть проверок

Узел небольшой, но большая его часть после отделки не видна. Шесть проверок закрывают почти все дефекты, проявляющиеся позже.

• До закрытия потолков и коробов — воздуховод виден по всей длине: сечение не сужено, стыки проклеены, колен не больше, чем в плане.
• До отделки — розетка вытяжки стоит там, где её закроет верхний шкаф, а не остаётся на виду над плитой.
• Отверстие шахты — после подключения часть отверстия остаётся свободной; полностью перекрытый канал при газовой плите — нарушение, а не вариант исполнения.
• Тест тяги — приложите лист бумаги к свободной части решётки при выключенной вытяжке: лист держится сам. Если падает, естественной тяги нет.
• Высота вытяжки — не менее 65 см над электрической и 75 см над газовой варочной поверхностью.
• Шум в работе — на высшей скорости свист и вибрация в коробе означают сужение или незакреплённый воздуховод; это правится до отделки.

Если пункт нельзя проверить, потому что этап уже закрыт, проблема не в конкретной работе, а в том, как выстроена приёмка. Каждый скрытый этап принимается до закрытия, а ежедневная отчётность с фотографиями показывает узел на всех стадиях, даже если заказчик не приезжает на объект.

Ориентировочная стоимость работ

Работы, из которых собирается узел вентиляции на кухне:

• монтаж и подключение кухонной вытяжки — от 100 € за комплект;
• штробление стен под электропроводку — от 10 € за погонный метр;
• установка механизмов розеток и выключателей — от 10 € за штуку;
• устройство декоративного короба из гипсокартона — от 150 € за штуку;
• устройство одноуровневого потолка из гипсокартона в 1 слой по металлокаркасу — от 20 € за м²;
• грунтование поверхности стен — от 2 € за м²;
• окрашивание стен в 2 слоя — от 8 € за м².

Прокладка воздуховода до шахты и монтаж решётки с обратным клапаном — отдельная строка сметы: сумма зависит от длины трассы, числа колен и от того, прячется воздуховод в короб или в потолок. В договоре она фиксируется одной цифрой и не меняется — остальные расценки собраны на странице цен на ремонт квартир.

Как мы делаем вентиляцию на кухне

Кухонная вентиляция — узел, где ошибка стоит дороже самого узла: воздуховод закрывается потолком и коробами, а переделка означает вскрытие готовой отделки. Поэтому до начала работ выясняем тип плиты, вскрываем решётку шахты и согласовываем подключение с управляющим. Вытяжку как оборудование поставляет продавец; мы принимаем узел от её выхода и отвечаем за всё дальше. В масштабе квартиры этот узел продолжает система с рекуперацией.
