Apgaismojuma projekts dizaina studijām un arhitektiem

Dizainerim parasti svarīgas divas lietas: lai gaisma strādā tā, kā iecerēts, un lai klients paliek viņa klients. Tāpēc apgaismojuma aprēķinu mēs sagatavojam kā Jūsu albuma sadaļu. Jūs paliekat projekta autors un runājat ar klientu, bet mēs atbildam par to, lai skaitļi sadaļā būtu pareizi un pārbaudāmi.

Sadaļu nododam PDF formātā, kas savietojams ar Jūsu albumu: to var ielikt blakus plānojumam, elektroinstalācijas plānam un apdares specifikācijai. Kā šāda sadaļa iekļaujas pārējā dokumentācijā, parādīts rakstā par dizaina projekta inženierijas sadaļu. Dzīvokļa tehnisko dizainu mēs izstrādājam tikai saviem remonta objektiem, bet apgaismojuma projekts ir atsevišķs pakalpojums, arī cita autora albumam.

Aprēķins ir tik precīzs, cik precīzs ir modelis. Strādājam pēc Jūsu rasējumiem vai pēc telpas apskates. Lai modelis atbilstu īstenībai, noder:

• plānojums ar izmēriem un griestu augstumu, logi un durvis;
• mēbeļu izvietojums — virtuves darba virsma, galdi, dīvāns, skapji;
• apdares krāsas un materiāli, jo gaiša un tumša virsma atstaro gaismu ļoti atšķirīgi;
• griestu konstrukcija — ģipškartons, iestieptie griesti vai betons;
• Jūsu iecere: kur vajag akcentu, kur mierīgu fonu un kādus gaismekļus jau esat izvēlējies.

Ja apdare vēl nav izvēlēta, aprēķinā liek tipiskos atstarošanas koeficientus, bet pēc izvēles to pārrēķina. Par to labāk vienoties uzreiz: tumšas sienas var paņemt ievērojamu daļu gaismas, un tas pats gaismekļu komplekts dod mazāk luksu.

Sadaļas pamats ir DIALux aprēķins pēc telpas 3D modeļa ar konkrēto gaismekļu fotometriskajiem failiem. No tā izriet viss pārējais:

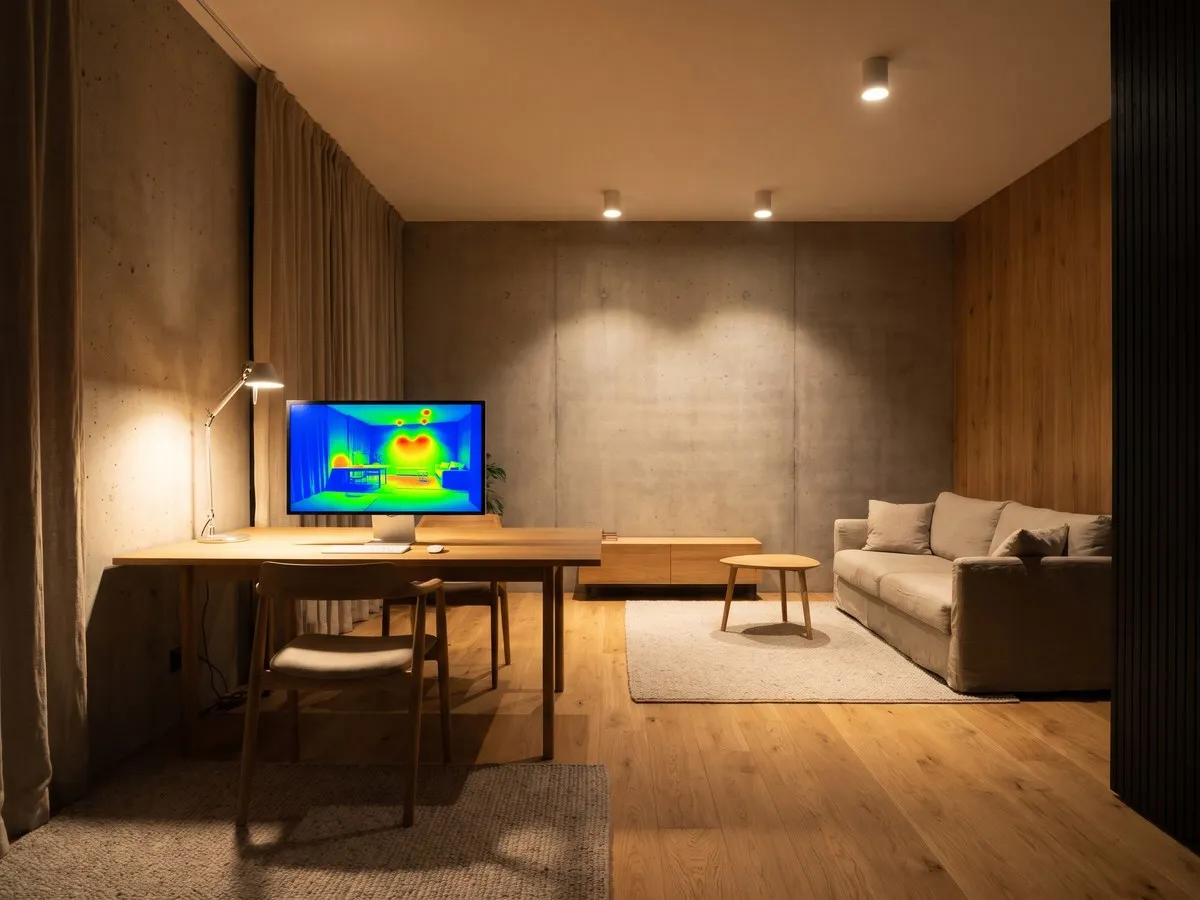

• apgaismojuma karte False Color pa zonām un tabula ar vidējo, minimālo un maksimālo apgaismojumu;

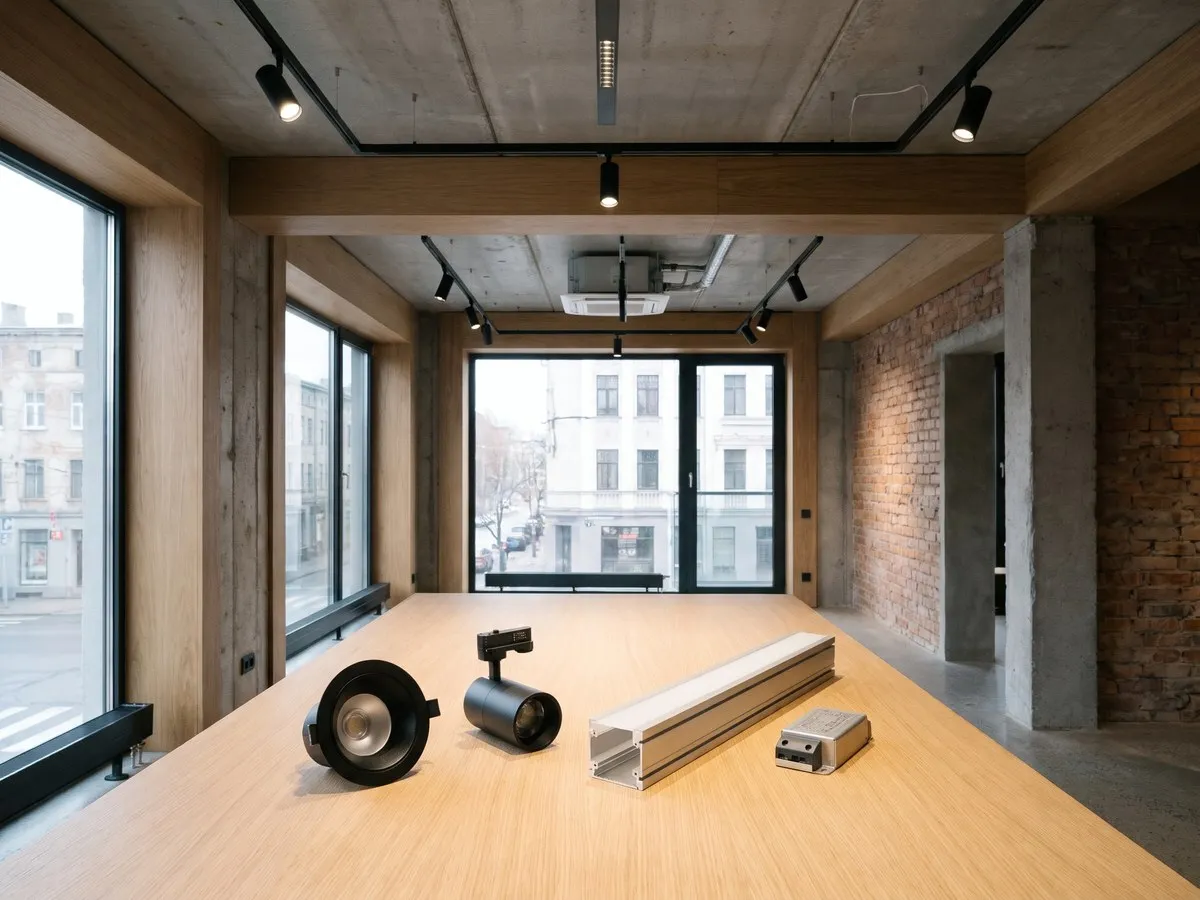

• gaismekļu izvēle: sliežu sistēmas, LED līnijas, punktveida gaismekļi, lustras;
• artikulu un barošanas bloku specifikācija ar pārbaudītu pieejamību Latvijā;
• piesaistes plāns, pēc kura elektriķi veido izvadus.

Pilnajā komplektā klāt nāk elektroinstalācijas tehniskais plāns un slēdži, kas atbilst gaismas scenārijiem — Push Dim, DALI vai KNX atkarībā no uzdevuma. Ko nozīmē kartes krāsas un kā to pārbaudīt, sīkāk rakstīts rakstā par to, ko parāda DIALux aprēķins.

Dzīvokļiem obligātu apgaismojuma normu nav. Rezultātu salīdzina ar ieteicamajiem līmeņiem: ap 150 lx atpūtas zonā, 200 lx guļamistabā, 300 lx virtuves kopējā zonā un 500 lx uz darba virsmas. Te tikpat svarīga ir sajūta: silta gaisma, krāsu atveide CRI virs 90 un spilgtuma regulēšana.

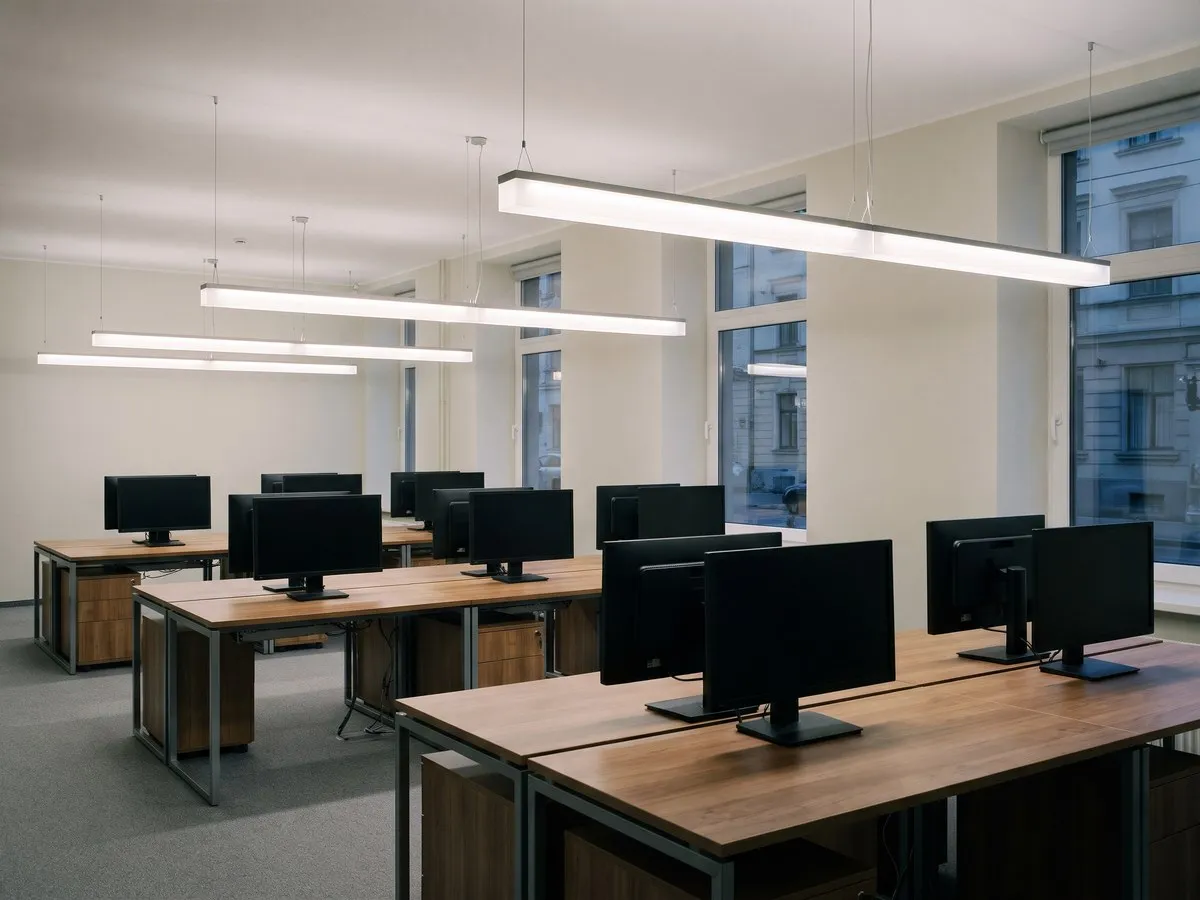

Biroja darba vietām ir Eiropas standarts EN 12464-1: 500 lx uz galda, UGR ne vairāk par 19 un Ra no 80. Aprēķins katru darba vietu pārbauda pirms gaismekļu iegādes, un gaismekļus izvēlas tā, lai monitoros nebūtu atspīdumu. Kāpēc gaismeklis žilbina un kā to izsaka skaitlī, — rakstā par UGR un žilbināšanu.

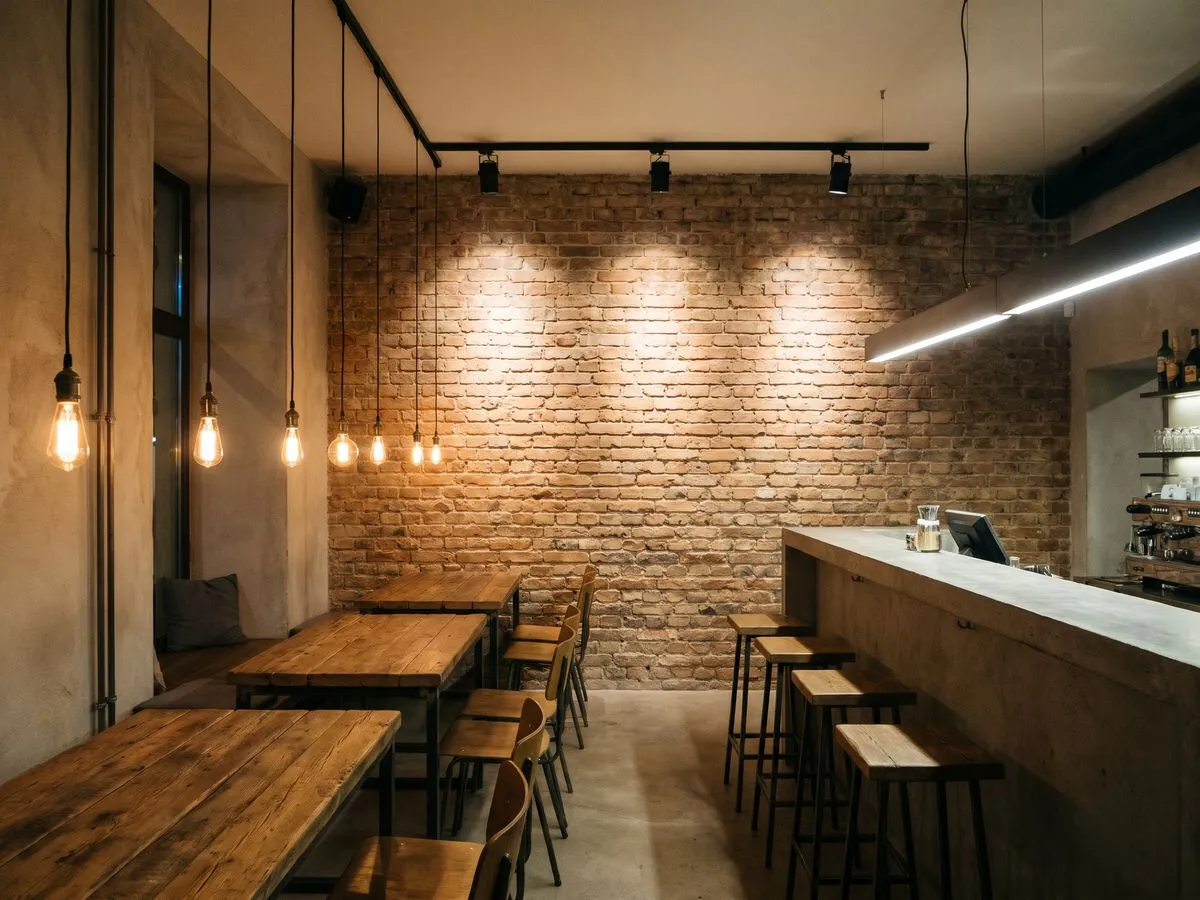

Kafejnīcā un restorānā zālei, bāram, vitrīnai un virtuvei vajadzīga atšķirīga gaisma: zālē silta, ar CRI virs 90, lai ēdiens un apdare izskatās dabiski, pie bāra un virtuvē — vienmērīga darba gaisma. Komerctelpām strādājam pēc tarifa «Apgaismojuma dizains»: elektroinstalāciju (kabeļus) tām neprojektējam un pašas telpas neremontējam.

Aprēķins ir pareizs tikai tiem gaismekļiem, kas tajā izmantoti. Divi gaismekļi ar vienādu jaudu var spīdēt pavisam citādi — viens šaurā starā, otrs platā. Ja būvdarbu laikā modeli nomaina «pret analogu», karte vairs nesakrīt ar to, kas karājas pie griestiem, un sadaļa albumā zaudē jēgu.

Tāpēc specifikācijā ir artikuli, nevis «līdzīgs gaismeklis», un katra nomaiņa notiek tikai ar kartes pārrēķinu un ar Jūsu piekrišanu. Ja līdz iegādei modelis ir izņemts no ražošanas, inženieris izvēlas aizvietotāju ar tādu pašu krāsu atveidi, krāsu temperatūru un izkliedes leņķi un saskaņo to ar Jums. Klients saņem to, ko redzēja albumā.

Aprēķins nav vajadzīgs katrai telpai, un mēs to sakām tieši. Nelielā gaitenī, garderobē vai sanmezglā ar vienu griestu gaismekli tas maz ko mainīs. Lielākajai daļai dzīvokļu pietiek ar pārdomātu zonējumu tehniskajā apgaismojuma plānā: rozetes un slēdži, apgaismojuma izvadi, ieslēgšanas grupas un vājstrāvu tīkli.

Tehniskais plāns noder arī tad, ja gaismekļus izvēlaties Jūs kopā ar klientu, bet vajag precīzu plānu, pēc kura strādās elektriķi. Aprēķins atmaksājas tur, kur gaismai ir darbs: virtuvē, kabinetā, lielā viesistabā, mājā, birojā vai kafejnīcā, kā arī tur, kur klients grib redzēt pierādījumu skaitļos.

Sadaļu var realizēt jebkura profesionāla brigāde. Ja realizāciju uzticat mums, gaismekļus un aprīkojumu pasūtām un atvedam pēc specifikācijas, bet montāžu veic mūsu komanda. Par gaismekļiem ņemam priekšapmaksu, tās apmēru nosaka pasūtījums; piegāde ietilpst kopējā rēķinā. Montāžas tāmi sagatavojam pēc apskates, un cena tiek fiksēta līgumā.

Komerctelpā darba laiku saskaņojam ar iestādes grafiku; nakts montāža, kad iestāde ir slēgta, tiek aprēķināta pēc atsevišķas cenas. Ja vajadzīgas jaunas līnijas no sadales skapja, tās ievelk mūsu vai pasūtītāja elektriķi. Gatavā dzīvoklī montāžu uzņemamies pēc mūsu apgaismojuma projekta. Kā tas izskatās objektā, redzams piemērā apgaismojuma projekts un gaismekļu montāža jaunbūvē Gruntes ielā: aprēķins pirms montāžas, piesaistes shēma milimetros un 14 gaismekļi uz jau esošajiem izvadiem.

Sadaļu var pārbaudīt pirms tās nodošanas klientam — bez apgaismojuma inženiera izglītības.

• Zonas — atskaitē ir skaitļi katrai darba virsmai, galdam un atpūtas zonai, nevis tikai kopēja telpas bilde.
• Modelis — izmēri, logi, durvis un mēbeles sakrīt ar Jūsu plānojumu.
• Apdare — atstarošanas koeficienti atbilst izvēlētajām krāsām; ja apdare mainījusies, aprēķins ir pārrēķināts.
• Artikuli — specifikācijā ir konkrēti modeļi un barošanas bloki, nevis «vai analogs».
• Piesaiste — plānā ir attālumi no sienām milimetros, pēc kuriem elektriķis veido izvadus.
• Darba vietas — birojā katrai vietai norādīts apgaismojums un UGR, salīdzināts ar EN 12464-1.

Ja kādu punktu nevar pārbaudīt, sadaļa vēl nav gatava nodošanai klientam — to papildina pirms albuma izdošanas.

Projekta izmaksas atkarīgas no platības un tarifa:

Termiņi: tehniskais plāns — 1–2 nedēļas, apgaismojuma dizains — 2–3 nedēļas, pilns komplekss — 3–4 nedēļas. Piemēram, 120 m² dzīvoklim apgaismojuma dizains izmaksā no 1 800 EUR + PVN. Komerctelpām — tarifs «Apgaismojuma dizains», montāža — pēc tāmes, ko sagatavojam pēc apskates. Summa tiek fiksēta līgumā un nemainās.

Aprēķinu veic Anna — 25 gadi apgaismojuma projektēšanā, DIALux programmā, personīgi, nevis uztic ārštata speciālistiem. Mēs precizējam ieceri, parādām karti, kamēr gaismekļu izvēle vēl nav galīga, un pārrēķinām, ja mainās apdare vai mēbeles. Apgaismojuma projektēšanu veicam gan atsevišķi, gan kopā ar piegādi un montāžu.

Ja realizāciju uzticat mums, strādājam pēc tiem pašiem noteikumiem kā remontā:

• 0% avansa par montāžas darbiem — samaksa par paveiktajiem posmiem; projekts un gaismekļi tiek apmaksāti ar atsevišķiem rēķiniem;
• fiksēta montāžas tāme līgumā — cena nemainās līdz darbu beigām;
• vienmēr sazināmi — foto un video par katru darbu posmu;
• garantija elektromontāžas darbiem — 5 gadi.

Lai sāktu, atsūtiet plānojumu un aptuvenu zonu sarakstu: nosauksim tarifu, termiņu un summu pēc platības.
