Inženierija dizaina projektā: elektrība, ūdens un ventilācija rasējumos
Inženierija ir tā projekta daļa, kuru pēc remonta neviens neredz un kuru pēc apdares vairs nevar izlabot, neatverot sienu. Rozete aiz skapja, slēdzis durvju nepareizajā pusē, notece, kas nesakrīt ar trauku mazgājamo mašīnu, — katra šāda kļūda nozīmē atkal flīzes, špaktelēšanu un krāsošanu.
Tāpēc dizaina projekta sadaļā D katram punktam ir koordinātes: augstums no tīrās grīdas, attālums līdz stūrim vai ailai, piederība grupai. Elektrībai ir plāns un sienu izvērsumi pa zonām, ūdensvadam un kanalizācijai — atsevišķas sanmezgla un virtuves lapas, ventilācijai — vieta uz izvērsumiem un piesaiste šahtai. Brigāde strādā pēc šīm lapām, bet jūs jau pirms remonta zināt, kur būs katra rozete un kāpēc tieši tur, un varat to mainīt ar vienu kustību uz papīra.
Kāpēc inženieriju izlemj pirms pirmās rievas
Kabelis iet rievā, rieva tiek nošpaktelēta, siena nokrāsota. Pēc tam jebkura izmaiņa nozīmē atgriešanos pie melnajiem darbiem — un to apmaksā vēlreiz. Projektā šos lēmumus pieņemam tad, kad tie vēl neko nemaksā: uz papīra.
Inženieriju zīmējam uz apstiprinātā plānojuma ar mēbelēm un uz sienu izvērsumiem, nevis uz tukša plāna. Bez mēbelēm nav iespējams pateikt, kur būs gulta, galds un televizors, — un tātad kur vajadzīga rozete. Vietu inženierijai visā projektā parāda raksts kā mēs veidojam dizaina projektu.

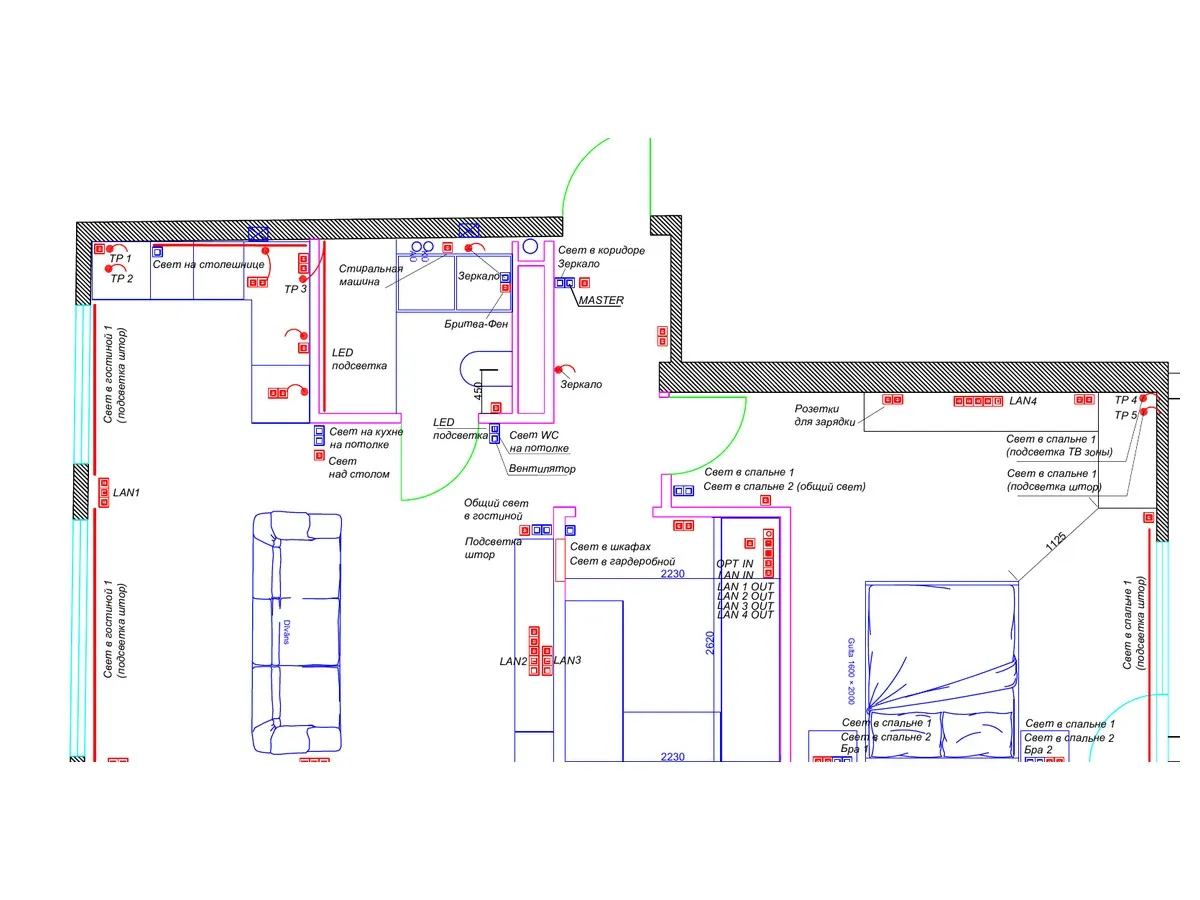

Rozešu, slēdžu un izvadu plāns
Viena lapa parāda visu dzīvokli no augšas: rozetes, slēdžus, gaismas izvadus, interneta punktus, tehnikas izvadus. Katram punktam ir apzīmējums no leģendas un piesaiste — tā elektriķim nav jāmin, kurš no diviem slēdžiem pie durvīm ir gaitenim.
Uz plāna redzams arī tas, ko viegli aizmirst: gaismas slēdžu dublēšana pie gultas, galvenais slēdzis pie ieejas, aizkaru izgaismojums, punkti nišās un skapjos, LAN kabelis pie televizora un darba galda.

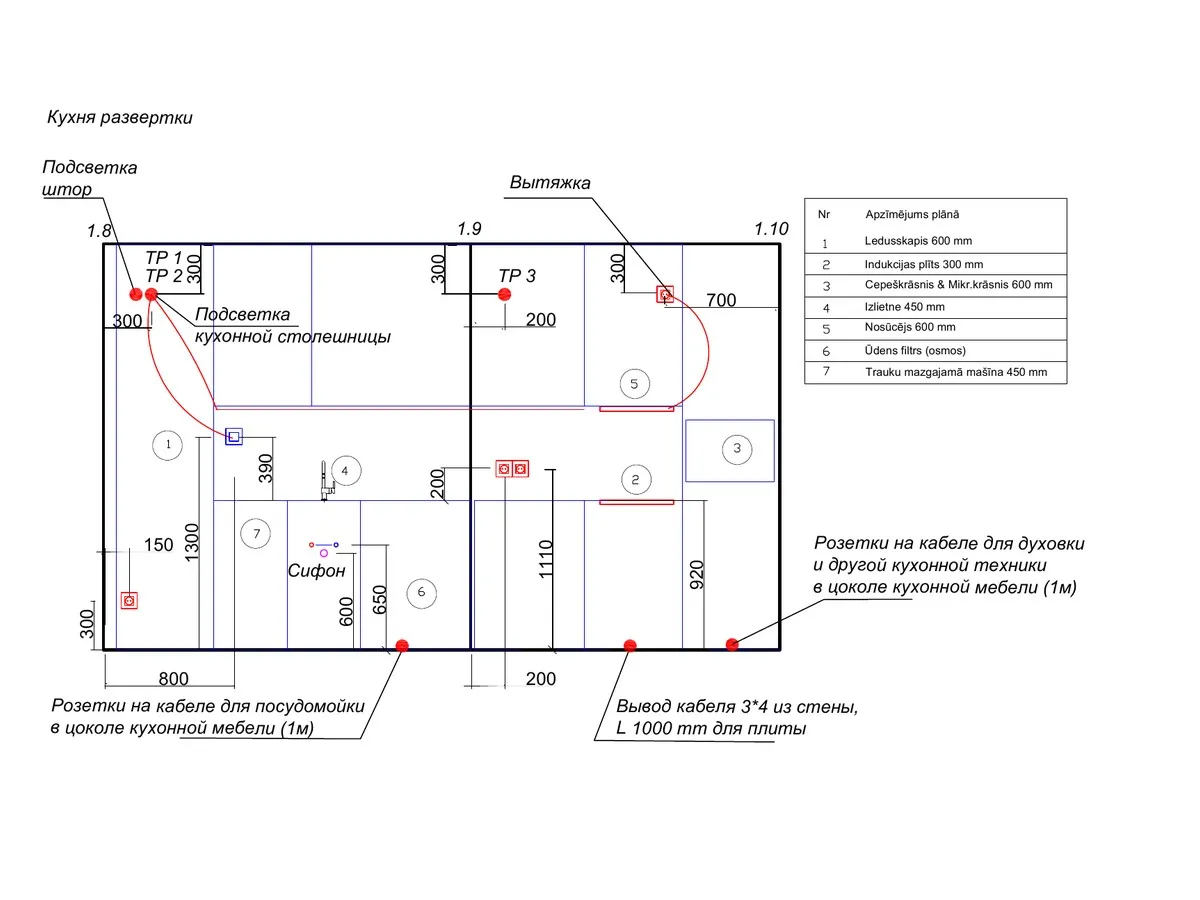

Sienu izvērsumi pa zonām
Augstumu no plāna augšskatā neredz, tāpēc sarežģītākās zonas tiek parādītas izvērsumos: virtuve, sanmezgls, ieeja vannas istabā un priekšnama siena, televizora zona viesistabā, garderobe. Uz katra izvērsuma — mēbeles gaišā krāsā un punkti spilgti, ar izmēriem milimetros.
Piemēri no viena projekta: rozetes trauku mazgājamajai mašīnai — uz kabeļa virtuves mēbeļu cokolā; izvads indukcijas plītij — kabelis no sienas ar rezervi; virsmas apgaismojums zem augšējiem skapjiem; spogulis ar gaismu un slēdzi uz paša spoguļa; revīzijas lūka kanalizācijas caurulēm. Izvērsumi top pēc stūru numuriem — par to rakstā uzmērījumi un plānojums dizaina projektā.

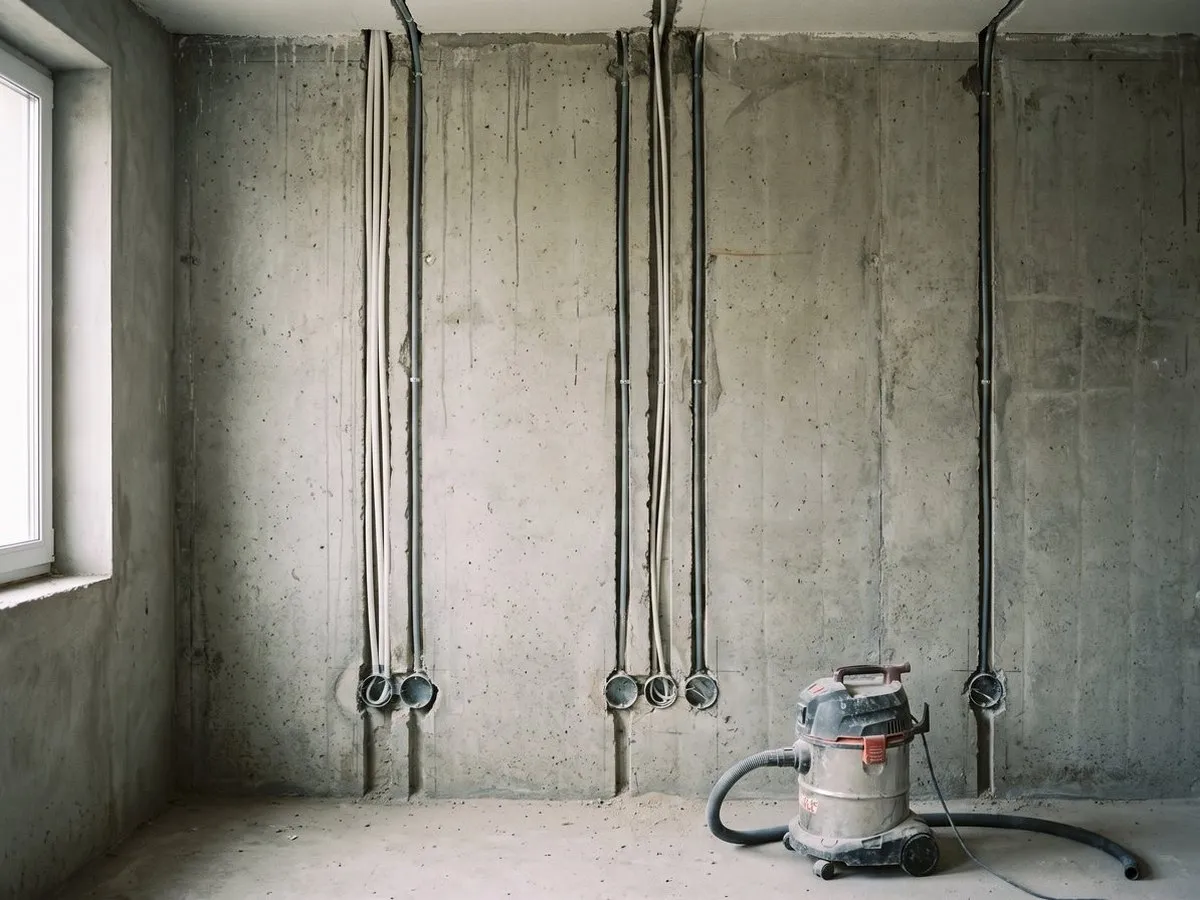

Kā tiek ievilkts kabelis paneļu mājā
Rasējums ievēro mājas noteikumus. Pārsegumu plātnēs rievas netiek veidotas. Sienas horizontāli netiek rievotas; vertikālie nolaidumi līdz punktiem tiek veidoti bez ierobežojumiem. Kabeļu šahtās un pārsegumu plātņu tukšumos vadi netiek ievilkti.
Shēma ir radiāla: katra līnija iet no punkta līdz sadalnei ar savu kabeli, savienojumi sienā nepaliek. Kabeļa apjoms tāpēc ir daudzkārt lielāks, nekā tika paredzēts mājas būvniecības laikā, un esošajos kanālos tas neietilpst. Kā elektroinstalācijas plāns sasaistās ar jūsu ikdienu, lasiet rakstā par elektroinstalācijas plānu.
Gaisma projektā: grupas un scenāriji
Dizaina projektā gaismas punkti tiek piesaistīti mēbelēm: lustra virs galda, nevis istabas centrā; gaisma gaitenī un vannas istabā naktij; aizkaru izgaismojums. Katram gaismeklim ir sava grupa un savs slēdzis.
Ja vajadzīgs gaismas aprēķins pēc apgaismojuma normām un gaismekļu izvēle, tas ir atsevišķs apgaismojuma projekts — to pasūta kopā ar dizaina projektu vai atsevišķi. Kā gaisma tiek sadalīta slāņos un grupās, lasiet rakstā par funkcionālo apgaismojumu.

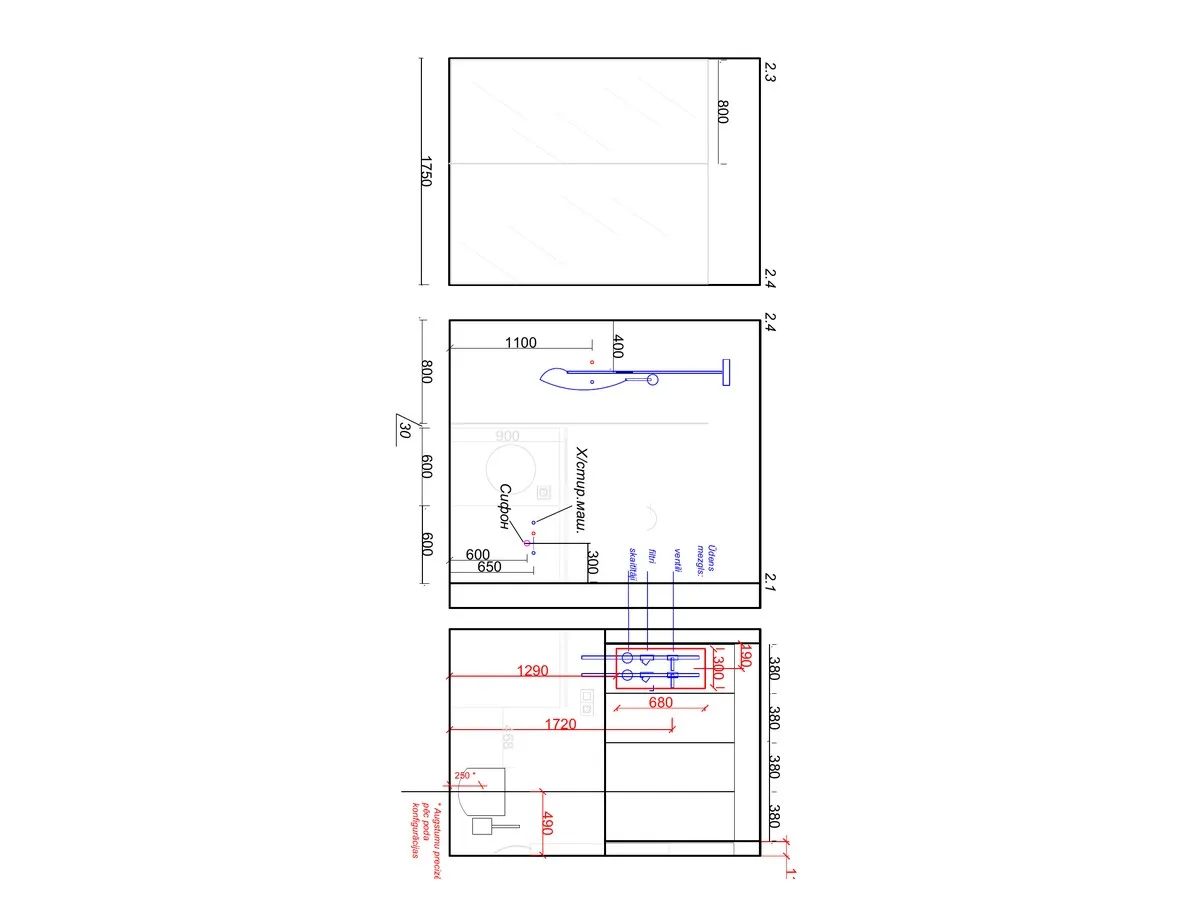

Sanmezgla ūdensvads un kanalizācija
Sanmezglam ir atsevišķa lapa ar ūdens izvadiem un kanalizāciju: kur iznāk aukstais un karstais ūdens, kur sifons, kādā augstumā izlietnes notece, kur instalācija un kur dvieļu žāvētājs. Izmēri piesaistīti flīžu izkārtojumam, lai izvads nenonāktu flīžu šuvē.
Sērijveida dzīvokļos kolektoru neliekam — tam nav vietas; sadale ir ar trejgabaliem, skaitītāji — skapī virs instalācijas, ar piekļuvi. Pretnoplūdes aizsardzību projektā var paredzēt uzreiz: divi vārsti uz aukstā un karstā ūdens ievada, no 500 € par komplektu ar iekārtām un montāžu.

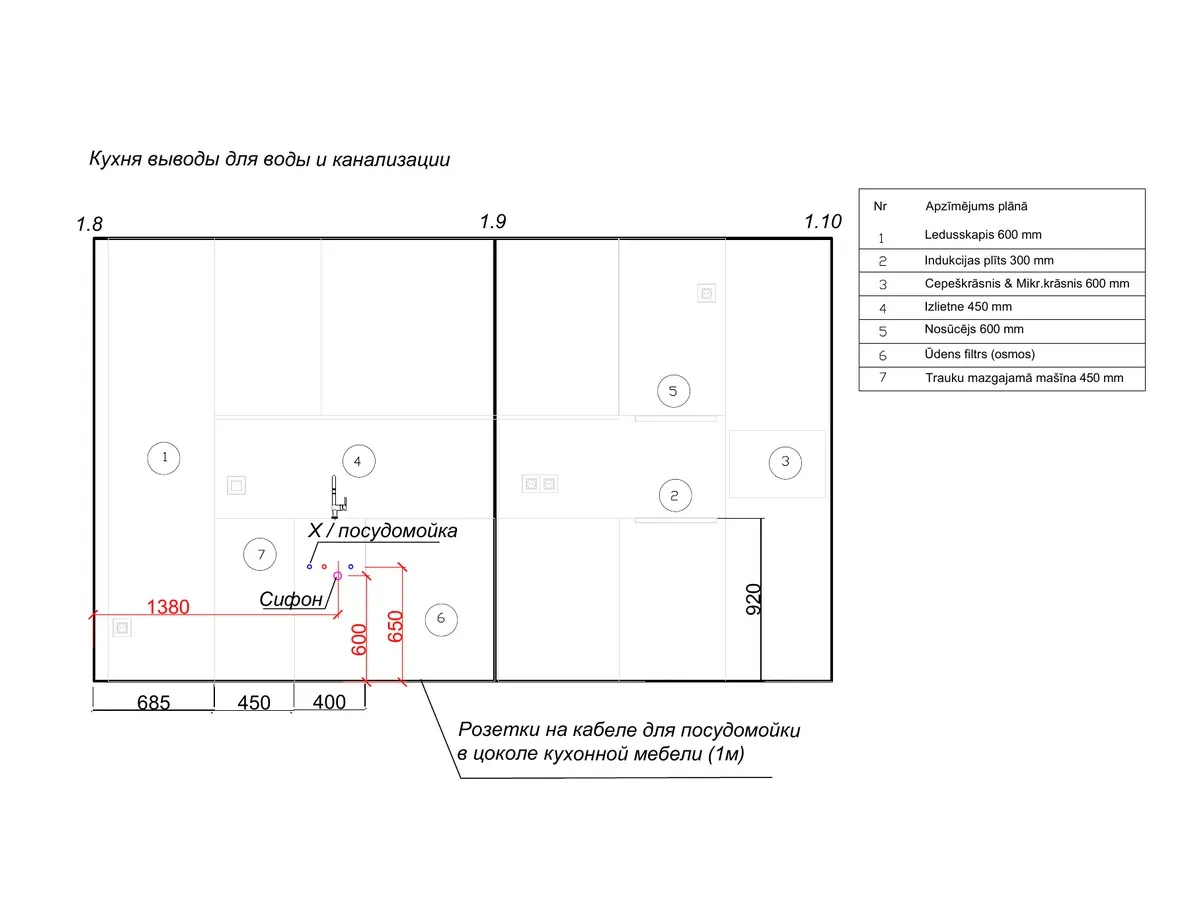

Virtuve: izvadi zem tehnikas
Virtuves lapa sākas ar tehnikas sarakstu un platumiem: ledusskapis, indukcijas plīts, cepeškrāsns un mikroviļņu krāsns, izlietne, tvaika nosūcējs, trauku mazgājamā mašīna. Zem šī saraksta tiek novietoti ūdens izvadi, notece un rozetes — katrs ar attālumu no stūra.
Tāpēc virtuves skice ir projekta daļa pat tad, ja virtuves mēbeles pēc tam izgatavo partneris. Mēbeļu ražotājs saņem gatavu izvadu shēmu, un jums nav jāsaskaņo divas firmas savā starpā.
Ventilācija un tvaika nosūcējs
Sanmezgla ventilators tiek parādīts izvērsumā ar piesaisti esošajai ventilācijas šahtai. Virtuves tvaika nosūcējs dzīvoklī bez gāzes un ar indukcijas plīti tiek izvadīts esošajā šahtā — recirkulācija nav vajadzīga.
Ventilācijas atveri un gaismekļi uz griestiem tiek saskaņoti savā starpā vienā lapā, lai restīte nenonāktu tur, kur paredzēta lustra vai griestu mala.
Kas notiek ar rasējumiem tālāk
Pirms elektromontāžas mēs pārbaudām plānus: vai katram punktam ir augstums, vai grupas saskan ar sadalni, vai nekas nav pretrunā ar mēbelēm. Pēc tiem tiek aprēķināti materiāli — kabelis, sadalne, automāti, zemapmetuma kārbas — un sastādīta mehānismu un gaismekļu specifikācija. Montāžu noslēdz elektromērījumu akti. Elektromontāžas darbiem — 5 gadu garantija.
Specifikācija ir nākamās sadaļas daļa; par flīzēm, griestiem, materiāliem un mēbelēm — rakstā apdare, specifikācijas, mēbeles un 3D.
