Uzmērījumi un plānojums dizaina projektā: no inventarizācijas lietas līdz sienu izvērsumiem
Plānojums ir vieta, kur dzīvoklis mainās visvairāk un kur kļūda maksā visdārgāk: siena, kas uzbūvēta 10 cm nepareizi, nozīmē šaurāku skapi, citu durvju vērumu un pārvietotas rozetes.
Tāpēc plānojumu nezīmējam ar vienu lapu. Tā ir lapu ķēde, kur katra nākamā manto iepriekšējās ģeometriju: tīrs plāns pēc inventarizācijas lietas, uzmērījumi uz vietas, demontāžas plāns, jauno sienu varianti, mēbeles uz katra varianta un sienu izvērsumi. Visas lapas ir A4 formātā mērogā 1:50, izmēri milimetros, platības kvadrātmetros ar komatu — tāpat kā lietā. Jūs izvēlaties variantu pēc lapas ar mēbelēm un aprakstu ar plusiem un mīnusiem, nevis pēc tā, kas jau uzbūvēts. Bet nojaukšana sākas tikai tad, kad pārplānošana ir reģistrēta.
Kāpēc plānojums ir lapu ķēde
Katra lapa balstās uz iepriekšējo: ģeometrija netiek zīmēta no jauna, bet tiek mantota. Ja agrīnā lapā atrasts precizējums — piemēram, sienā nav loga, kas bija iezīmēts lietā —, tas tiek pārnests uz visām nākamajām lapām. Tā plāns, pēc kura būvē, nekad neatpaliek no plāna, pēc kura izvēlējāties.
Lapās nav rāmju, zīmogu un tabulu — tikai tas, kas vajadzīgs lēmumam. Kā plānojums iekļaujas visā projektā, lasiet rakstā kā mēs veidojam dizaina projektu.
Tīrs plāns pēc inventarizācijas lietas
Pirmā lapa ir pamatne: sienas, ailas un ailu sāni, logi, ventilācijas šahtas un telpu numuri tieši tā, kā tie ir lietā. Uz tās vēl nav izmēru — tā ir lapa, uz kuras objektā ar roku ieraksta uzmērījumus.
Lietā mēdz būt neprecizitātes. Uz plāna var būt redzama kāpņu telpa vai kaimiņu telpas, numuri dažreiz sakrīt ar svešiem, bet sīkas detaļas, piemēram, izvirzījums pie ieejas, var trūkt. Tāpēc dzīvokļa robežu pārbaudām pēc eksplikācijas un platību summas, nevis pēc zīmējuma.
Uzmērījumi uz vietas: katrs izmērs milimetros

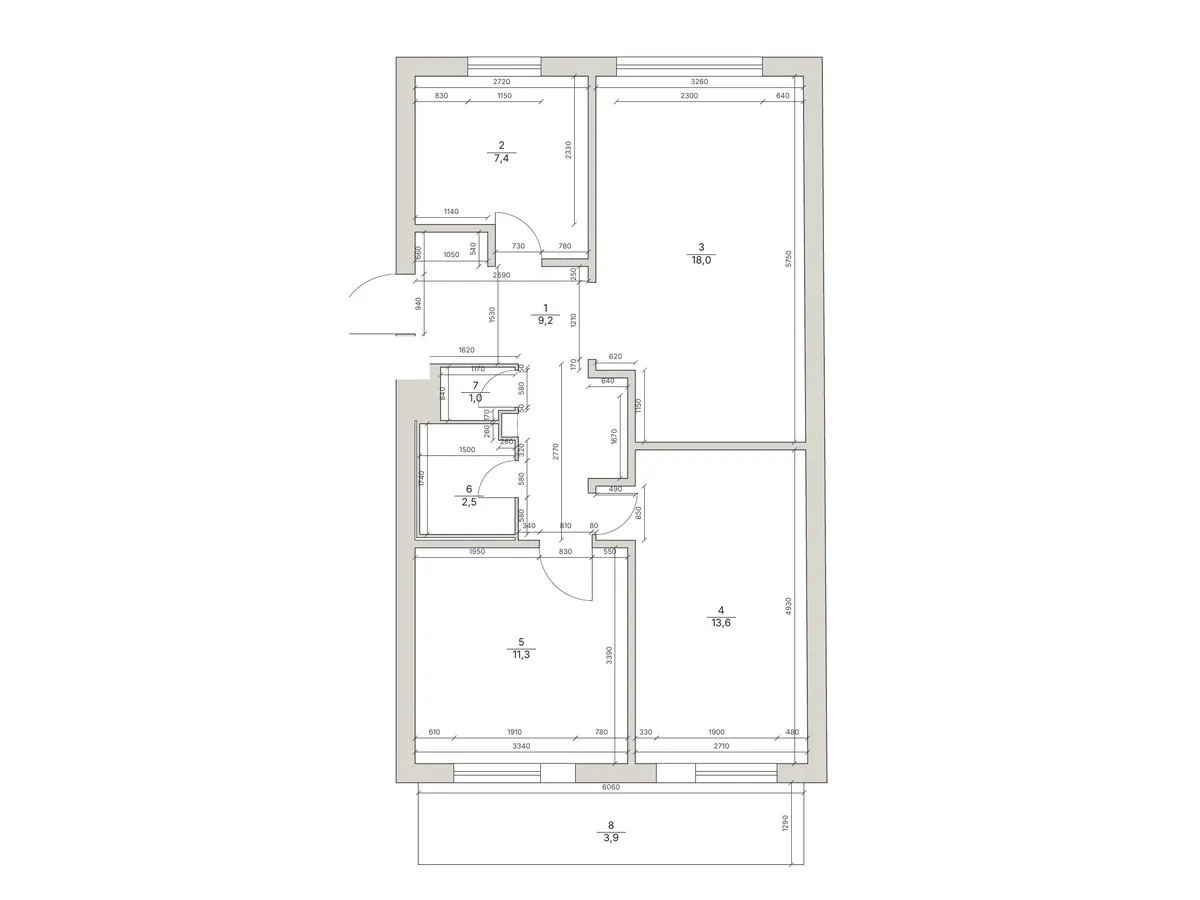

Ar izdruku rokās uzmērām dzīvokli: sienu garumus, biezumus, ailas, logus. Pēc tam lapa tiek uzzīmēta no jauna ar visiem izmēriem. Katrs skaitlis tiek pārbaudīts: ja izmēru summa nesakrīt ar kopējo garumu, vieta tiek atzīmēta un pārmērīta, nevis «pielāgota».
Uzmērījumu plāns ir pirmā lapa, uz kuras var kaut ko lemt: kur iespējams paplašināt sanmezglu, vai garderobe ietilps, cik plata būs eja.
Demontāžas plāns: ko nojaucam un kas paliek

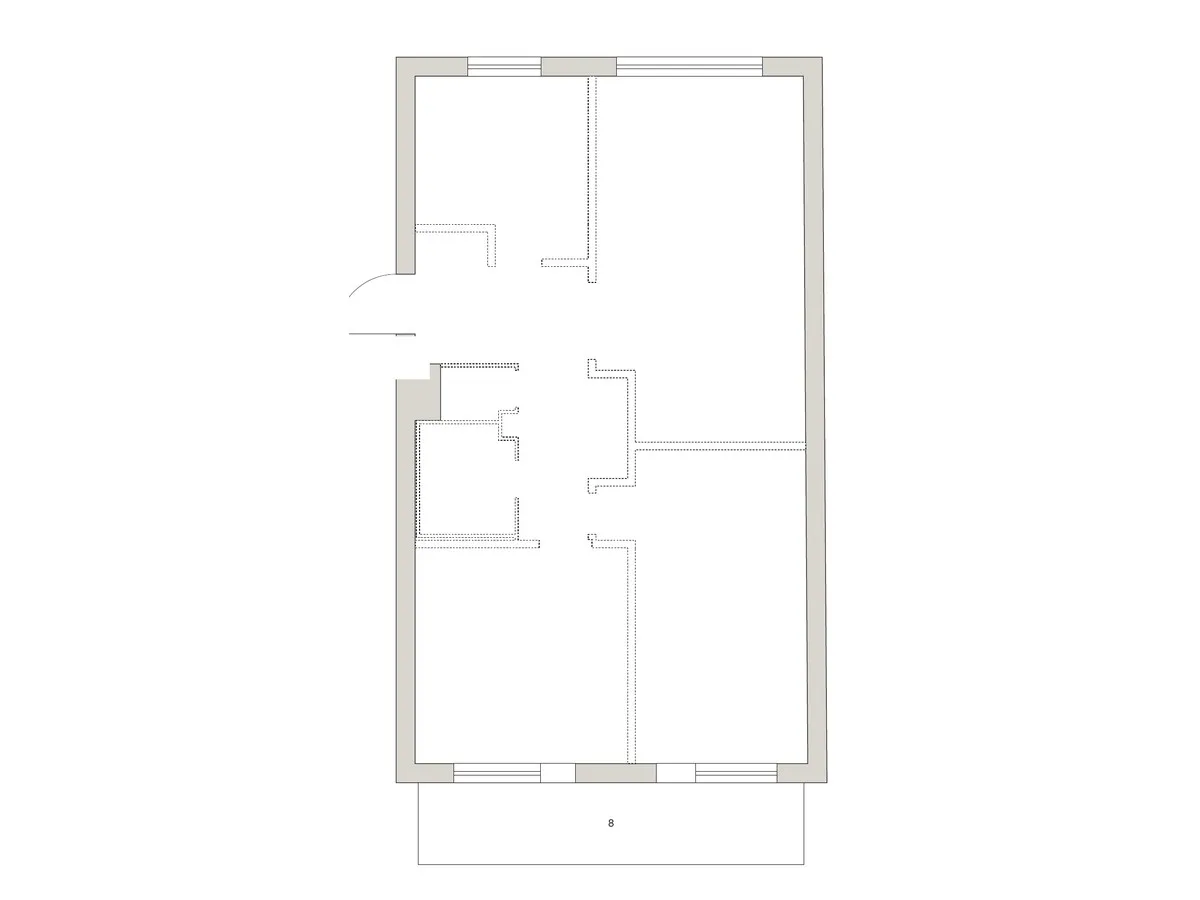

Uz uzmērījumu plāna tiek atzīmēts nojaucamais — tumšā raustītā līnijā, bez aizpildījuma. Uz šīs lapas nav izmēru, platību un numuru: tai jābūt saprotamai vienā skatienā gan jums, gan brigādei.
Demontāža dzīvoklī nav tikai sienas: tā ir arī veca apdare, flīzes, grīdas un inženiertīkli. Kas tiek noņemts līdz betonam, lasiet rakstā par demontāžas darbiem remontā.
Jauno sienu varianti

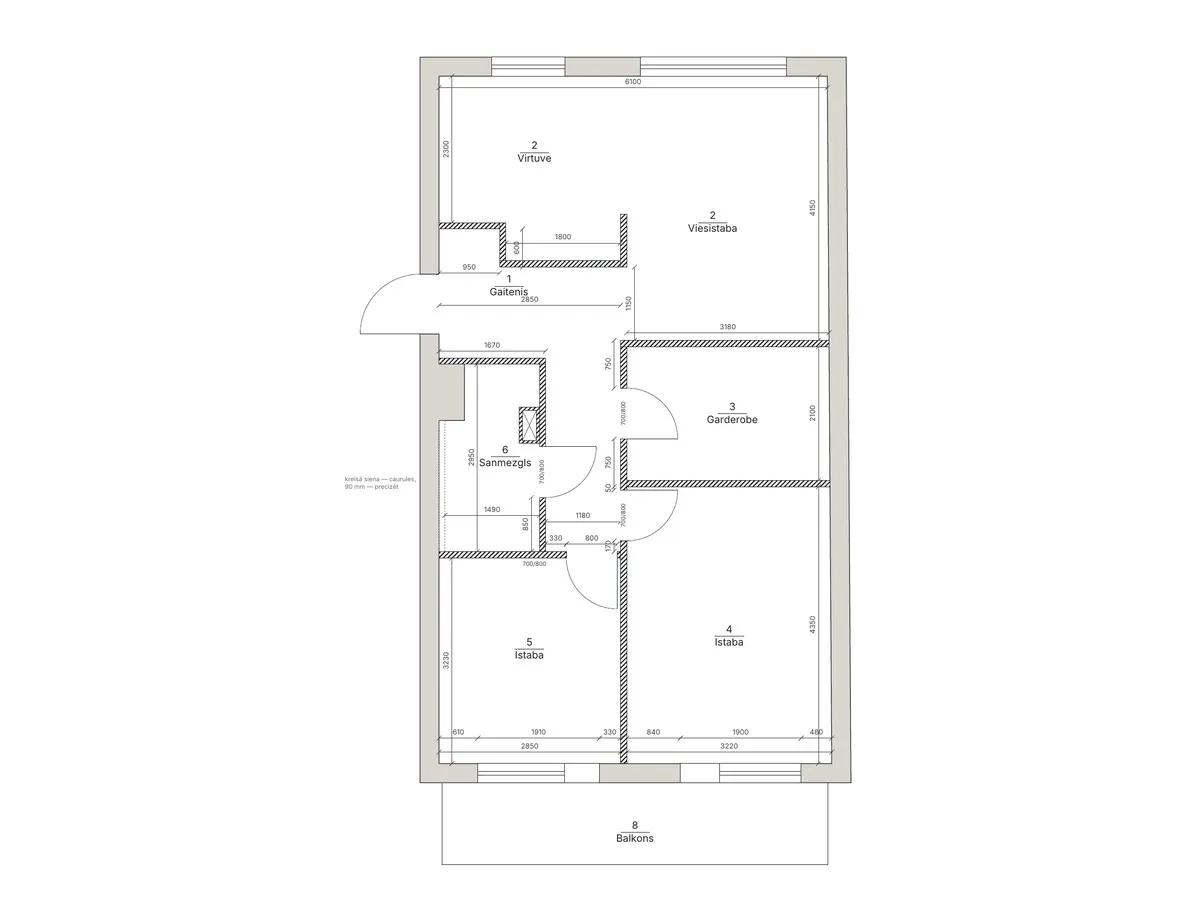

Uz demontāžas pamata zīmējam jauno sienu variantus — 6.1, 6.2, 6.3 un tā tālāk. Visas jaunās starpsienas ir 100 mm biezas, durvis 700 vai 800 mm ar vismaz 5 cm ailas sānu, sanmezgls tiek rēķināts vannai, ja brīfā tā ir. Katrā variantā ir galvenie izmēri un telpu platības.
Varianti atšķiras ar to, kas jums svarīgs. Vienā šī rudens projektā trīs varianti atšķīrās ar gaiteņa sienas vietu un garderobi: 2,67 × 1,55 m pret 3,18 × 1,55 m, bet sanmezglā vietas vannai bija 0,67 vai 0,80 m. Šādi skaitļi palīdz izvēlēties ātrāk nekā «šķiet, ka plašāk».
Mēbeles uz katra varianta

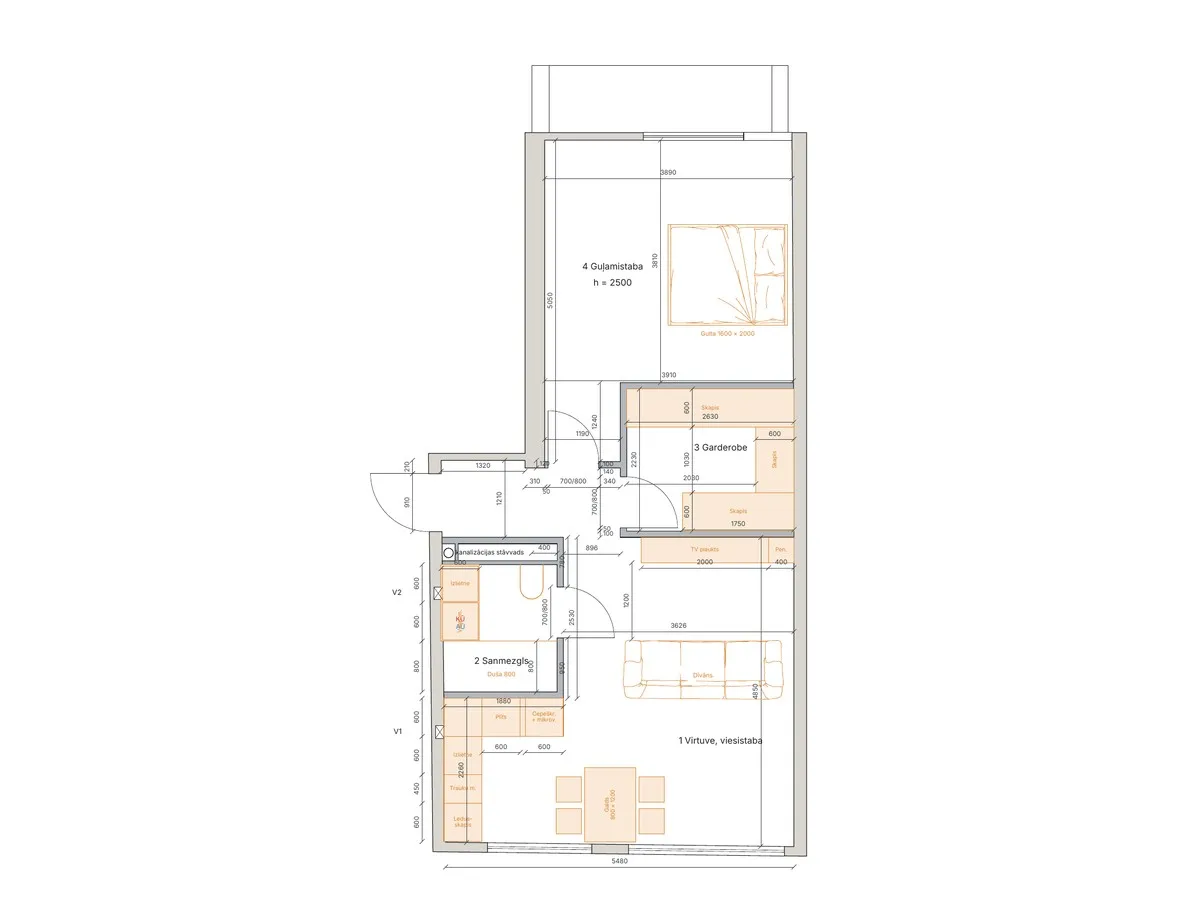

Uz katra sienu varianta mēbeles tiek uzzīmētas atsevišķā krāsā — tā top lapa 7.1, 7.2 un tālāk. Lapas otrajā lappusē ir apraksts jūsu valodā: kas mainās, plusi un mīnusi. Piemēram: garderobes siena pret viesistabu ir vienā līnijā ar plauktu sienu, bet bērnistaba kļūst mazāka.
Mēbeles pārbauda sienas. Ja virsma neiederas, nišas dziļums vai garderobes garums tiek precizēts vispirms uz mēbeļu lapas, pēc saskaņošanas — sienu lapā. Abas lapas vienmēr sakrīt viena pret vienu. Uz šī paša plāna vēlāk tiek piesaistīti gaismekļi; kāpēc tas svarīgi, lasiet rakstā par gaismekļu izvietošanas kļūdām.
Pārplānošanas saskaņošana — pirms nojaukšanas
Jauno sienu projekts vajadzīgs pirms nojaukšanas, jo ar to tiek reģistrēta pārplānošana. Kad esat izvēlējušies variantu, demontāžas plāns un sienu lapa nonāk pie arhitekta. Arhitekts sagatavo oficiālo projektu, tas tiek iesniegts BIS sistēmā, pārplānošana tiek reģistrēta — un tikai pēc tam sākas nojaukšana.
Nesošās konstrukcijas un ārsienas mēs neprojektējam un nemainām pat pēc klienta gatava projekta. Kā notiek saskaņošana un ko riskē, sākot bez tās, lasiet rakstā par pārplānošanas saskaņošanu BIS.
Uzmērījumi pēc nojaukšanas un pēc starpsienām
Projektēšanas stadijā plāns pēc demontāžas tiek rēķināts. Pēc nojaukšanas un apmetuma dzīvokli pārmērām: izmēri var aiziet par 1–3 cm, vietām vairāk. Kuras sienas izlīdzināt taisnā leņķī un kuras atstāt, Oļegs izlemj kopā ar jums — ne katra novirze ir naudas vērta.
Kad starpsienas ir uzbūvētas, tiek veikti vēl vieni uzmērījumi — pēc tiem flīzētājs un elektriķis strādā ar faktiskajiem izmēriem, nevis ar projekta izmēriem.
Sienu izvērsumi: katra siena ar savu numuru

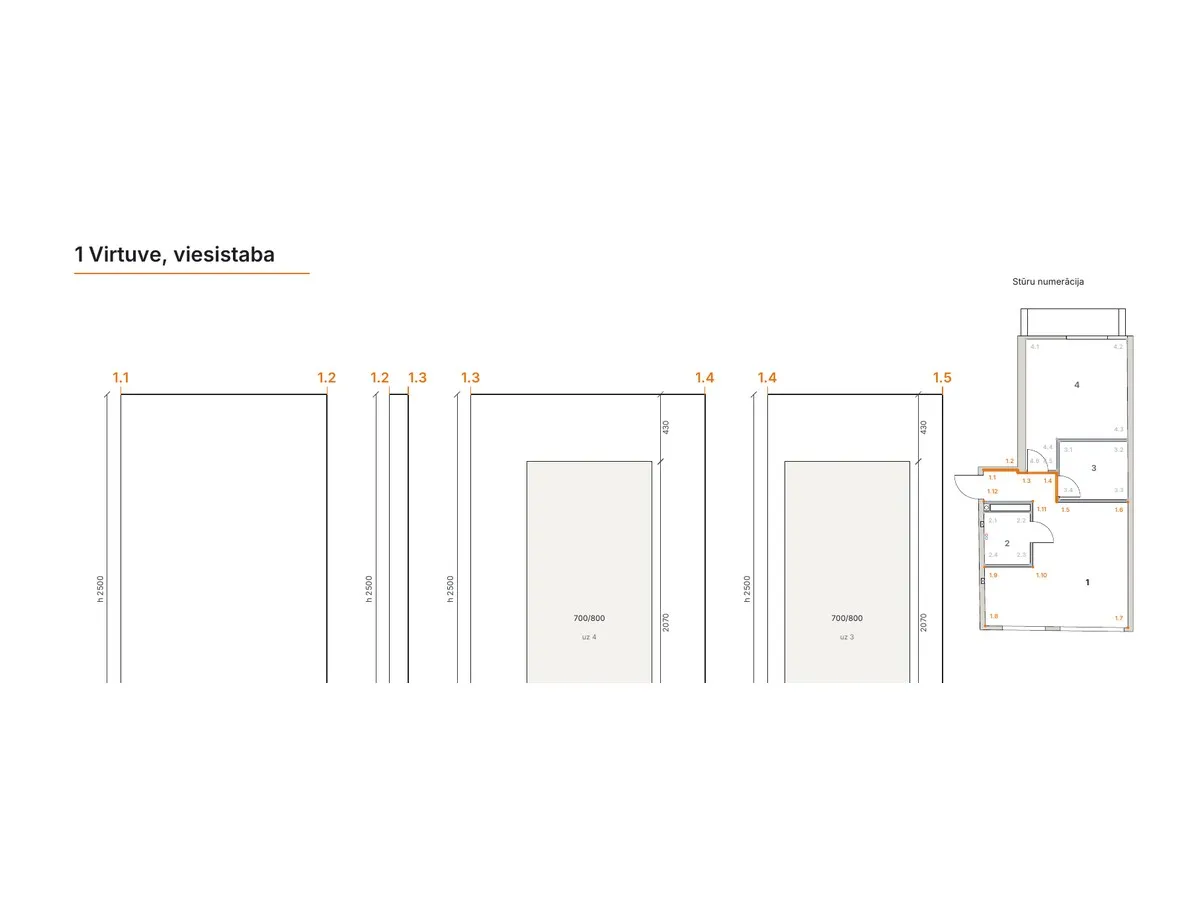

Uz apstiprinātā sienu varianta tiek uzzīmēts plāns ar stūru numuriem: katrai telpai savs numurs, stūri pa apli — 1.1, 1.2, 1.3. Katra siena tiek parādīta atsevišķi, A4 ainavas lapā mērogā 1:25, ar parakstu no stūra līdz stūrim. Pēc numuriem uzreiz skaidrs, kura tā ir siena, no kurienes skatāmies un kur ir tās malas.
Izvērsumi ir pamats nākamajiem rasējumiem: rozetēm un slēdžiem, flīžu izkārtojumam, ūdens izvadiem. Par to — rakstā inženierija dizaina projektā.
