KNX vai Wi-Fi: apgaismojuma vadība dzīvoklī

Pirmais jautājums — objekta mērogs. Divistabu dzīvoklim ar sešām gaismas grupām un mājai ar trim stāviem, apkuri pa zonām un elektriskām žalūzijām vajadzīgi dažādi risinājumi. Jo vairāk sistēmu jāsavieno, jo izdevīgāka kļūst kopne.

Otrais — kas iestatīs un apkalpos sistēmu. KNX programmē sertificēts integrators speciālā programmā ETS, un projekta fails ir sistēmas «atslēga». Wi-Fi ierīces iestata pats īpašnieks lietotnē. Trešais — kā cilvēks grib vadīt gaismu: ar slēdžiem pie durvīm, pēc laika un sensoriem vai no tālruņa. Mēs projektējam visus trīs līmeņus, un izvēle tiek izdarīta pēc objekta un uzdevuma.

Starp vienkāršo līmeni un kopni ir vidējais. DALI ļauj adresēt katru gaismekli un regulēt spilgtumu bez mirgošanas, Push Dim dod regulēšanu ar parastu taustiņu bez lietotnēm; abi darbojas pa kabeli un nav atkarīgi no interneta, un daudziem dzīvokļiem ar to pietiek.

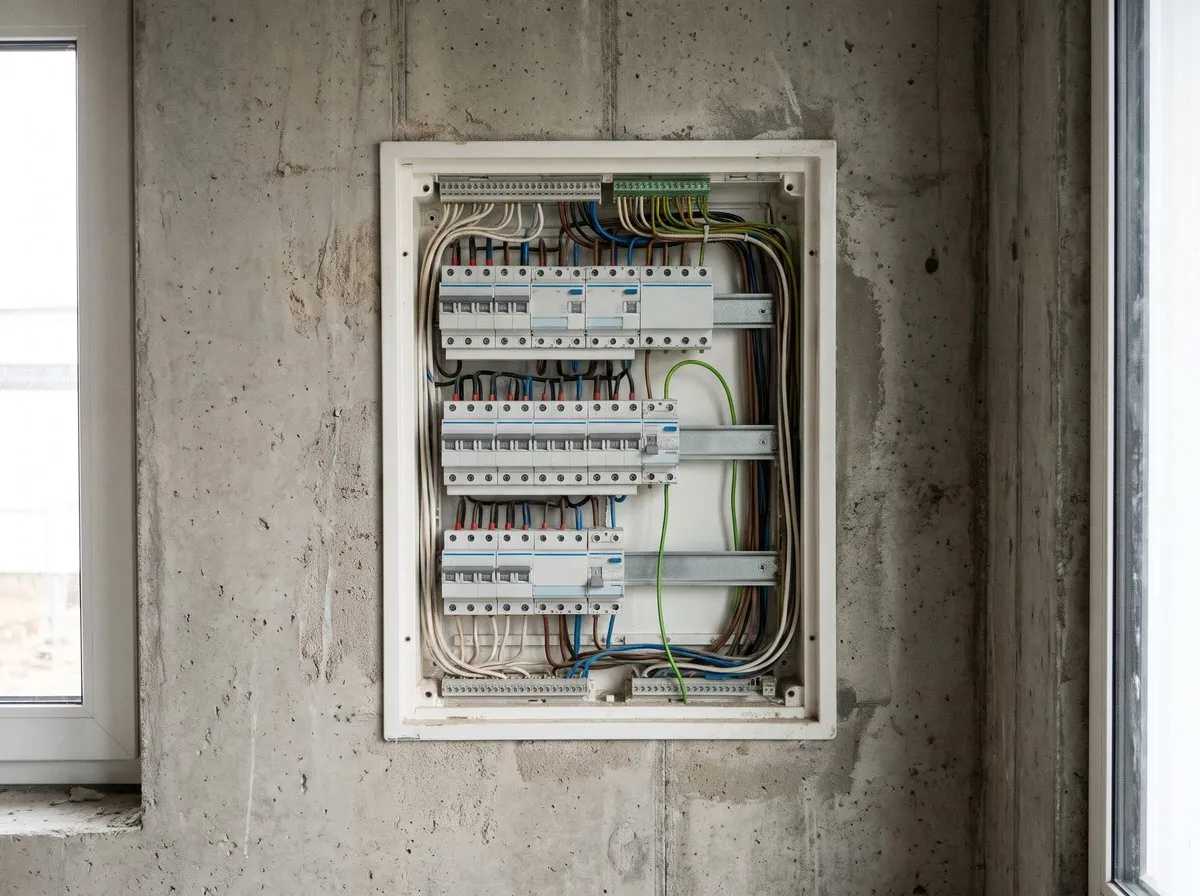

KNX ir zaļš kopnes kabelis ar divām savītām dzīslu pārām (2×2×0,8 mm) un drošu zemu spriegumu ap 30 V. Tas iet uz katru slēdzi, sensoru un termostatu. Spēka līnijas no katras gaismas grupas iet uz sadales elektroskapi, kur uz DIN sliedes stāv izpildierīces: releji un dimmeri. Taustiņš pie durvīm pats neko neieslēdz — tas sūta komandu pa kopni, un gaismu ieslēdz izpildierīce skapī.

No tā izriet divas sekas. Skapis kļūst lielāks: izpildierīcēm vajadzīga vieta, un skapī ir rezerve nākamajām grupām. Kabeļu ir vairāk: katra grupa — atsevišķa līnija līdz skapim. Pretī tiek iegūta brīvība: jebkurš taustiņš var vadīt jebkuru grupu, scenārijus pārprogrammē bez sienu atvēršanas, un sistēma kalpo desmitiem gadu bez mākoņa. Reāls mūsu objekts ar KNX ir privātmāja Mārupē.

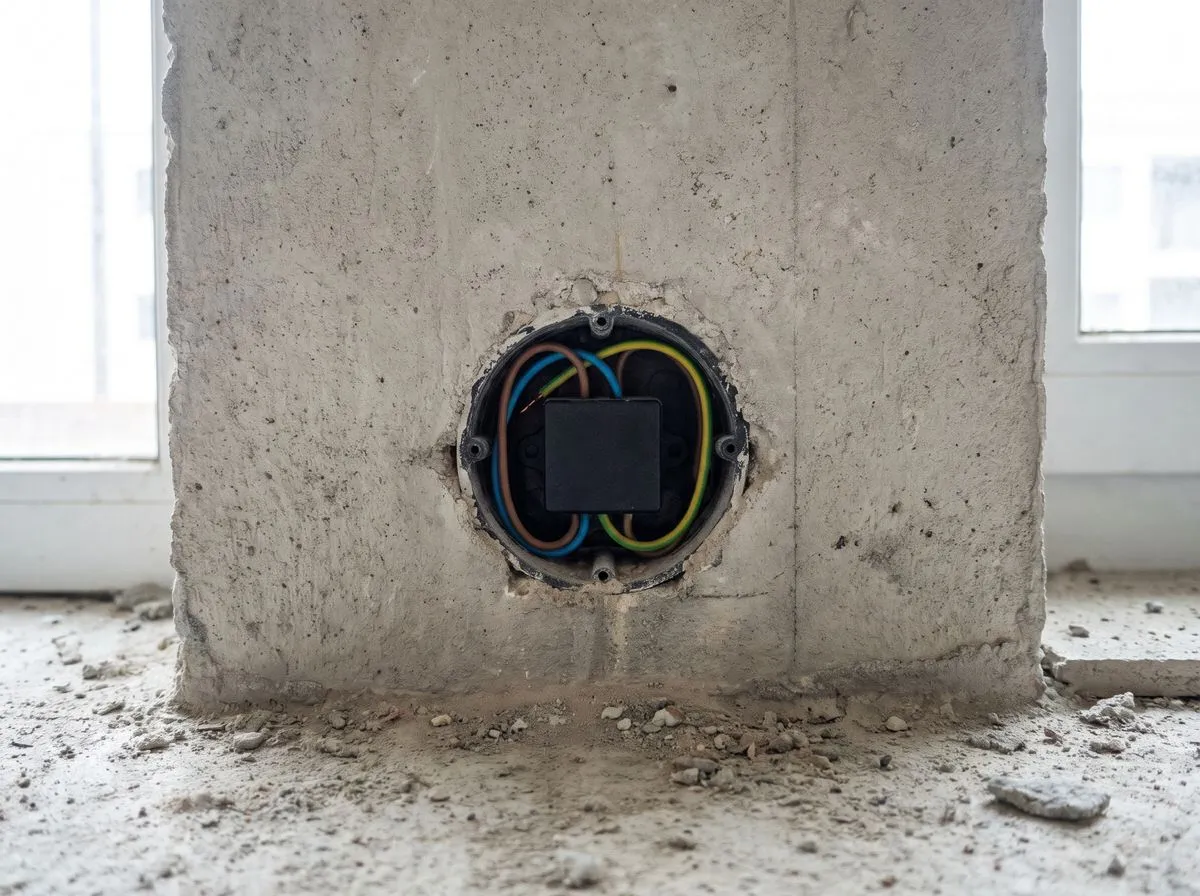

Wi-Fi relejs ir neliels modulis, ko ieliek zemapmetuma kārbā aiz parasta slēdža vai pie gaismekļa. Tas ieslēdz gaismu gan no slēdža, gan no lietotnes. Lai tas darbotos, kārbā vajadzīga nulles dzīsla un vieta — tātad dziļa zemapmetuma kārba.

Katra ierīce ir pieslēgta mājas maršrutētājam, bieži arī ražotāja mākonim. Desmitiem ierīču noslogo tīklu, lietotnes atjaunojas, un ražotāja serviss var mainīties. Ir arī bezvadu sistēmas ar savu tīklu (Zigbee, Thread) un saderības standarts Matter, kas daļu problēmu atrisina, bet princips paliek: vadība ir atkarīga no radio un programmatūras, nevis no kabeļa.

Ja vadības līmenis vēl nav izvēlēts, pareizi ir ielikt kabeļus tā, lai vēlāk varētu uzstādīt jebkuru sistēmu bez sienu atvēršanas. Katrā slēdža kārbā — nulle; zemapmetuma kārbas — dziļas; galvenās gaismas grupas — atsevišķās līnijās līdz skapim; skapī — vieta izpildierīcēm. Mājai un lielam dzīvoklim, kur gaisma saistīta ar apkuri un žalūzijām, papildus tiek ielikts KNX kopnes kabelis.

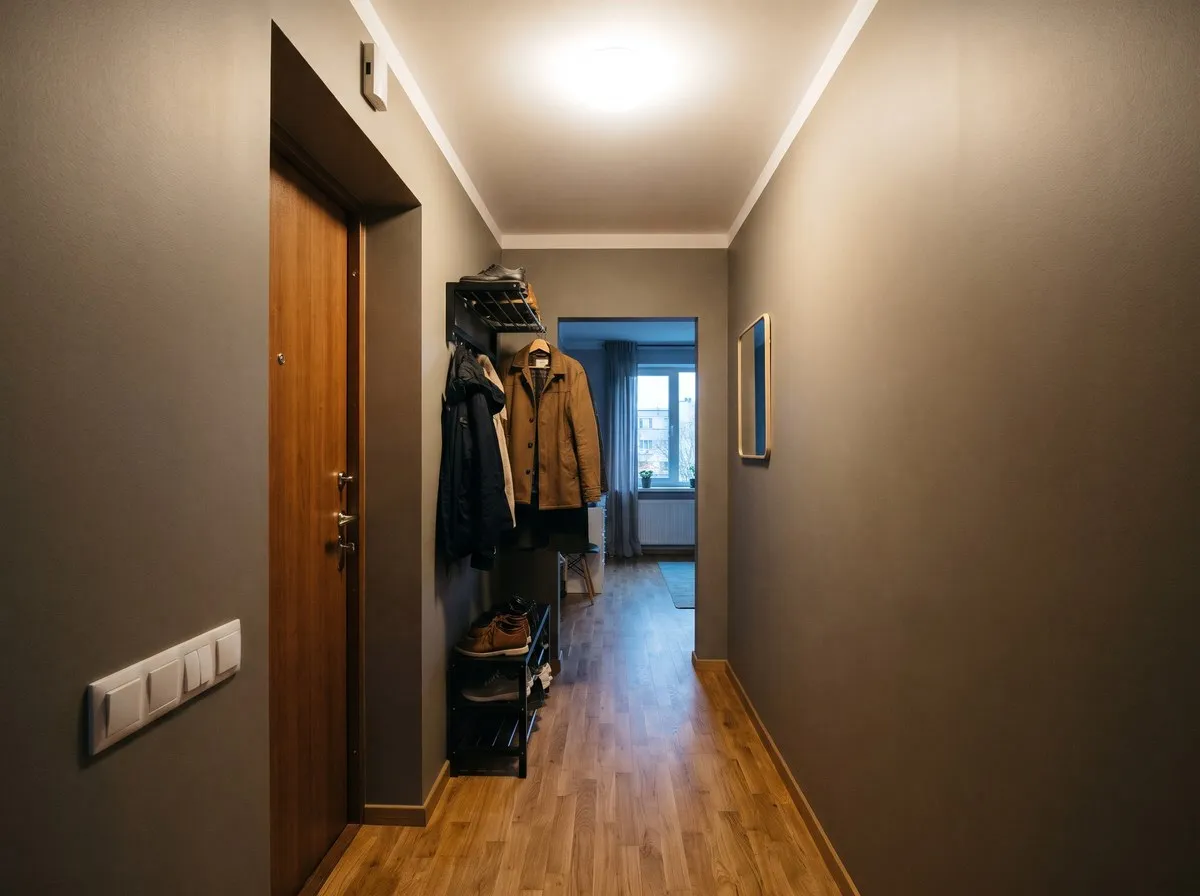

Šādi tiek ieplānots arī galvenais slēdzis dzīvoklī, kas pie izejas izslēdz visu gaismu, kā arī scenāriji pēc diennakts laika — par tiem rakstā par HCL apgaismojumu.

Wi-Fi releji tiek izvēlēti cenas un vienkāršības dēļ: tos var uzstādīt jau gatavā dzīvoklī bez štrobēšanas, ja kārbā ir nulle un vieta. Tie ir attaisnojami gatavā un īres dzīvoklī, vienai vai divām telpām un tad, ja vajadzīga tikai attālināta ieslēgšana vai taimeris.

Maksāt nākas ar atkarību no maršrutētāja un lietotnes, ar aizturi, kad tīkls ir noslogots, un ar to, ka desmitiem ierīču pēc dažiem gadiem dzīvo dažādās programmatūras versijās. Kapitālajā remontā, kad sienas tik un tā ir atvērtas, kabeļa rezerve maksā mazāk nekā gadiem ilga radio uzturēšana.

Elektroinstalācijas topoloģija — kur iet līnijas un kas ir kārbās — tiek nosegta ar apmetumu un krāsošanu. Ja gaismas grupa ir pieslēgta caur slēdža kārbu bez nulles vai vairākas grupas iet vienā līnijā, centralizētu vadību bez jauniem kabeļiem neizbūvēt.

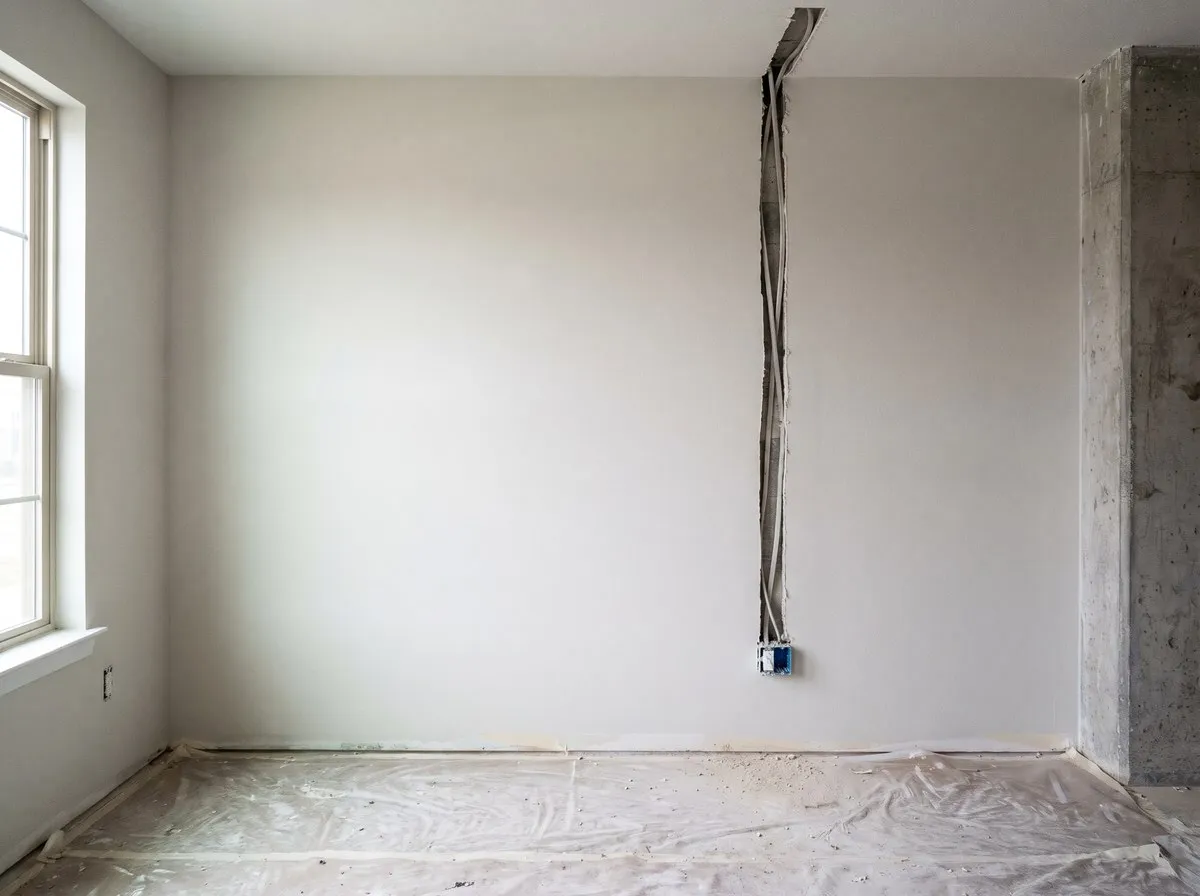

Gatavā dzīvoklī sešu grupu pārvešana uz atsevišķām līnijām līdz skapim ir aptuveni 25 tek. m štrobēšanas (no 13 EUR/tek. m) un pilns krāsošanas darbu cikls trim sienām, kopā 36 m² pēc Knauf Q3 (no 30 EUR/m²): no 1 405 EUR tikai par darbiem, bez materiāliem, nodokļiem un bez jauna skapja. Tie paši kabeļi remonta laikā ir dažas papildu stundas elektriķu darba pirms apmetuma.

Vadību pārbauda divreiz: kabeļus — pirms nosegšanas, darbību — pēc palaišanas.

• Projekts — norādīts vadības līmenis, grupas, katra taustiņa funkcija un scenāriji.

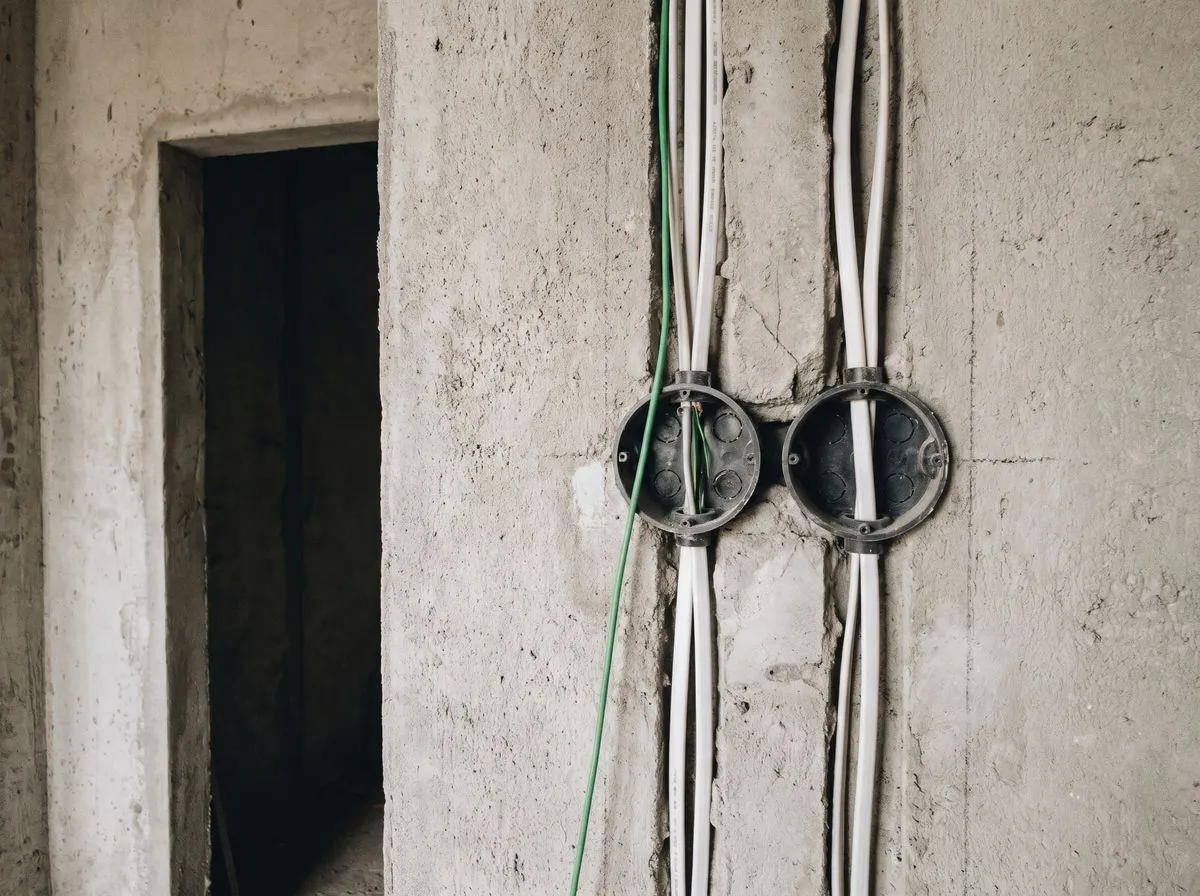

• Pirms apmetuma — katrā slēdža kārbā ir nulle, kārbas ir dziļas, grupas iet uz skapi pēc shēmas; to redz foto un video.
• KNX kabelis — zaļais kopnes kabelis ir pie katra slēdža un sensora vietas, nav bojāts un nav izmantots kā spēka kabelis.
• Elektroskapis — izpildierīces un rezerve stāv pēc shēmas; uz skapja durvīm ir grupu marķējums.
• Bez interneta — izslēdziet maršrutētāju: slēdži, scenāriji un galvenais slēdzis turpina darboties.
• Nodošana — KNX gadījumā Jums tiek nodots ETS projekta fails un ierīču saraksts; bez tā sistēmu nevar mainīt cits integrators.

Ja punktu nevar pārbaudīt, jo sienas jau nosegtas, jautājums ir pieņemšanas organizācijā. Tāpēc katru segto posmu nofotografē un nofilmē pirms nosegšanas.

Darbi, no kuriem veidojas apgaismojuma vadība:

Projektiem PVN tiek pieskaitīts, montāža — bez materiāliem un nodokļiem un tiek noslēgta ar elektromērījumu aktiem. KNX sistēmas programmēšana un aprīkojums — atsevišķa tāmes rinda pēc objekta. Kapitālajā remontā ar mūsu elektroinstalācijas projektu galvenais slēdzis ietilpst projektā bez piemaksas. Summa līgumā tiek fiksēta ar vienu skaitli un nemainās.

Vadības līmeni, grupas un scenārijus projektē Anna — 25 gadi apgaismojuma projektēšanā, DIALUX programmā; līmeņu salīdzinājums ir arī rakstā par inženiertehnisko apgaismojuma projektēšanu. Kabeļi un kārbas tiek ievilktas dizaina projekta inženierijas lapās un elektroinstalācijas plānā.

Strādājam pilnā ciklā: projekts, inženierija, apdare un mezgla nodošana vienās rokās. Remontā kopš 2000. gada.

• 0% avansa par montāžas darbiem — samaksa par paveiktajiem posmiem; projekts un aprīkojums tiek apmaksāti ar atsevišķiem rēķiniem pirms darbu sākuma;
• Fiksēta tāme līgumā — summa procesā nemainās; demontāžā atklātos slēptos defektus parādām Jums, saskaņojam un iekļaujam tāmē blokā «Papildu darbi» pirms šo darbu sākuma — lemjat Jūs;
• Vienmēr sazināmi — foto un video par katru darbu posmu un par katru segto posmu pirms tā nosegšanas;
• Juridiskā garantija — 5 gadi kapitālajam remontam, 2 gadi kosmētiskajam remontam.

Ja vadību plānojat kopā ar remontu, sāciet ar iepriekšēju tāmi: budžetu aprēķina pēc plānojuma, saskaņo, un tikai pēc tam inženieris dodas uz objektu.
